I-V Curve là gì và vì sao đóng vai trò sống còn trong quang điện?
Đường đặc tính dòng điện – điện áp, hay I-V Curve, là biểu đồ thể hiện mối quan hệ giữa dòng điện (I) và điện áp (V) do tấm pin tạo ra.
Biểu đồ này phản ánh khả năng chuyển đổi năng lượng mặt trời thành điện năng ở các mức tải khác nhau. Khi vận hành, mỗi tấm pin hoạt động dựa trên hiệu ứng quang điện nhằm biến đổi quang năng thành dòng điện một chiều.
Khái niệm kỹ thuật về I-V Curve
Đồ thị I-V Curve được vẽ với trục tung đại diện cho cường độ dòng điện (Ampe) và trục hoành đại diện cho điện áp (Volt).
Trong giới chuyên môn, biểu đồ này còn thường được gọi là đường cong IV. Nó phản ánh hành vi phát điện của module quang điện từ trạng thái ngắn mạch hoàn toàn đến trạng thái hở mạch.
Việc hiểu rõ đặc tuyến pin mặt trời giúp các kỹ sư nắm bắt chính xác ngưỡng làm việc lý tưởng của thiết bị quang điện.
Ý nghĩa của đường cong đối với hiệu suất hệ thống
Mỗi module quang điện xuất xưởng đều đi kèm một đồ thị mẫu được đo lường trong điều kiện tiêu chuẩn (STC).
Nếu đường cong thực tế bị méo mó, hệ thống chắc chắn đang gặp sự cố kỹ thuật hoặc suy hao nghiêm trọng.
Tại Công ty Cổ phần Năng lượng Xanh An Gia, biểu đồ này được xem như một bản điện tâm đồ của hệ thống điện mặt trời.
Các thông số kỹ thuật cốt lõi trên biểu đồ I-V Curve
Để đọc hiểu chuẩn xác đồ thị I-V Curve, người vận hành cần nắm vững các điểm giới hạn then chốt trên đường đặc tính.
Các thông số này phản ánh khả năng phát điện tối đa cũng như chất lượng chế tạo của tế bào quang điện.
Dòng điện ngắn mạch (Isc) và Điện áp hở mạch (Voc)
Dòng điện ngắn mạch (Isc) là giá trị dòng điện lớn nhất khi điện áp của tấm pin bằng 0.
Ngược lại, điện áp hở mạch (Voc) là mức điện áp cực đại đo được khi mạch điện bị ngắt và dòng điện bằng 0.
Đây là hai điểm chặn giới hạn nằm ở hai đầu trục tọa độ của đồ thị biểu diễn.

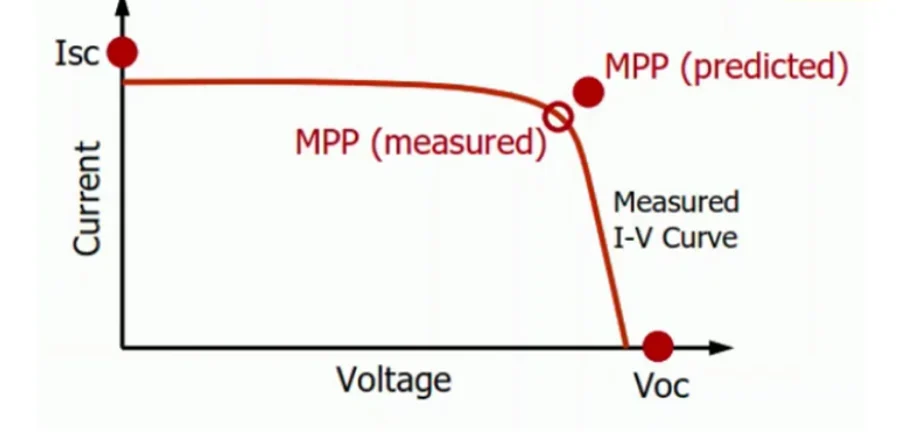

Điểm công suất cực đại (Pmax, Imp, Vmp)
Điểm công suất cực đại (MPP) là vị trí mà tích số giữa dòng điện và điện áp đạt giá trị lớn nhất trên I-V Curve.
Tại vị trí này, điện áp tương ứng gọi là Vmp và dòng điện tương ứng gọi là Imp.
Hệ thống biến tần thông minh sẽ liên tục dò quét điểm này để khai thác tối đa nguồn điện thu được từ tấm pin điện mặt trời An Gia.
Hệ số điền đầy (Fill Factor – FF)
Hệ số điền đầy (FF) đánh giá độ vuông vắn của đồ thị và phản ánh chất lượng vật liệu bán dẫn.
Công thức tính hệ số FF bằng tỉ số giữa công suất cực đại (Pmax) với tích số của Voc và Isc.
Hệ số FF càng cao chứng tỏ tấm pin có chất lượng gia công tốt và suy hao nội trở rất thấp.
Yếu tố môi trường tác động thế nào đến đường đặc tính tấm pin?
Đồ thị đặc tính không cố định mà biến đổi liên tục theo điều kiện thời tiết thực tế tại hiện trường lắp đặt. Hai tác nhân ảnh hưởng lớn nhất chính là bức xạ ánh sáng mặt trời và nhiệt độ vận hành bề mặt module.
Ảnh hưởng của cường độ bức xạ mặt trời
Bức xạ mặt trời tác động trực tiếp và tỷ lệ thuận đến cường độ dòng điện sinh ra trong tế bào quang điện. Khi cường độ bức xạ giảm, trục dòng điện trên biểu đồ I-V Curve sẽ tụt dốc rõ rệt. Tuy nhiên, mức điện áp hở mạch chỉ suy giảm rất nhẹ trước sự biến thiên của cường độ ánh sáng. Do đó, đặc tuyến pin mặt trời sẽ dịch chuyển xuống phía dưới khi trời nhiều mây hoặc bị che khuất một phần.
Ảnh hưởng của nhiệt độ tế bào quang điện
Trái ngược với bức xạ, nhiệt độ tăng cao lại gây ra tác động tiêu cực đến thông số điện áp của hệ thống.
Khi tấm pin quá nóng, điện áp Voc suy giảm nhanh chóng trong khi dòng điện Isc chỉ tăng nhẹ không đáng kể.
Điều này làm cho đường cong bị co ngắn lại theo phương ngang, dẫn đến công suất tổng thể sụt giảm nghiêm trọng.
Giải pháp thông gió tản nhiệt tốt cho dàn pin là yêu cầu kỹ thuật bắt buộc để bảo vệ công suất phát điện.
Phương pháp đọc I-V Curve để chẩn đoán sự cố hệ thống
Phân tích hình dạng đồ thị là phương pháp hiện đại nhất giúp phát hiện các khiếm khuyết tiềm ẩn sâu bên trong chuỗi pin.
Các kỹ sư bảo dưỡng giàu kinh nghiệm thường sử dụng máy đo chuyên dụng để chụp lại đường đặc tính thực tế.
Nhận diện hiện tượng che bóng cục bộ và nứt cell pin
Khi một phần tấm pin bị bóng râm che khuất, đồ thị sẽ xuất hiện hiện tượng bậc thang hay còn gọi là điểm uốn.
Hiện tượng này kích hoạt các diode suy giảm dòng, làm biến dạng dạng cong trơn tru ban đầu của đồ thị.
Nếu phân tích đường cong IV thấy nhiều nấc thang lạ, kỹ thuật viên cần lập tức kiểm tra rác lá cây hoặc bóng đổ công trình lân cận.
Các vết nứt vi mô trên cell pin cũng tạo ra những biến dạng tương tự và làm giảm dòng điện đỉnh.

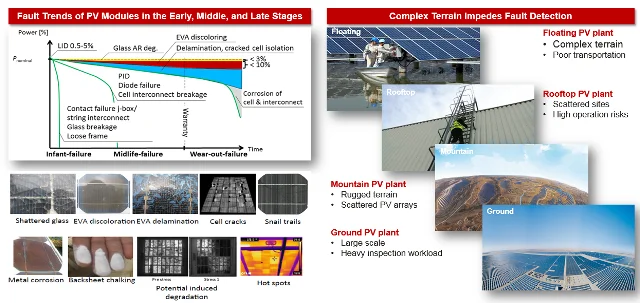

Phát hiện suy hao PID và điểm nóng Hot-spot
Hiện tượng suy giảm cảm ứng điện áp (PID) khiến độ dốc của đoạn đồ thị gần điểm Voc bị thay đổi bất thường.
Đồng thời, điện trở nối tiếp tăng cao hoặc điện trở song song giảm mạnh sẽ làm biến dạng góc bo của I-V Curve.
Những bất thường này nếu không được xử lý sớm sẽ tạo ra điểm nóng hot-spot gây nguy cơ cháy nổ cục bộ trên mái nhà.
Việc đo đạc I-V Curve định kỳ giúp chủ đầu tư ngăn ngừa rủi ro hỏa hoạn và hạn chế thiệt hại tài chính lâu dài.
Ứng dụng đo quét I-V Curve trong quy trình Quản gia Năng lượng An Gia
Tại An Gia, chúng tôi triển khai triết lý Quản gia Năng lượng bằng hành động thực tế và cam kết kỹ thuật minh bạch.
Đo đạc đường đặc tính là tiêu chuẩn không thể thiếu trong dịch vụ bảo hành, giám sát trọn đời công trình.
Bắt đầu đúng ngay từ khâu nghiệm thu EPC
Trong quy trình thi công EPC cao cấp, An Gia ứng dụng đo quét đồ thị I-V Curve cho từng chuỗi pin (string).
Bước kiểm định này nhằm đảm bảo toàn bộ vật tư trước khi đấu nối đều đạt đúng công suất danh định của nhà sản xuất.
Dữ liệu đo đạc ban đầu được lưu trữ làm hệ quy chiếu tiêu chuẩn phục vụ công tác theo dõi nhiều năm sau.
Chúng tôi cam kết tính chính trực và loại bỏ hoàn toàn các tấm pin lỗi quang học ngay trước khi bàn giao hệ thống.
Duy trì hiệu suất trọn đời với dịch vụ O&M chuyên sâu
Trong suốt vòng đời vận hành, bụi bẩn bám dính dày đặc sẽ làm lệch góc nghiêng phát quang của hệ thống pin.
Định kỳ kiểm tra với thiết bị quét I-V Curve chuyên dụng giúp đánh giá chính xác độ suy hao bề mặt theo thời gian.
Khách hàng sử dụng dịch vụ bảo dưỡng An Gia Solar luôn được cung cấp báo cáo chi tiết về tình trạng hoạt động thực tế.
Sự chăm sóc tỉ mỉ như một người quản gia chuyên nghiệp giúp công trình luôn vận hành ổn định, an toàn và tối đa hóa dòng tiền đầu tư.
