Trong các hệ thống quang điện, việc kết nối thông suốt giữa các thiết bị là điều cốt lõi. Giao thức mạng ổn định quyết định khả năng vận hành và bảo vệ toàn bộ nhà máy điện. Chuẩn cáp tín hiệu công nghiệp hiện nay đang đóng vai trò mạch máu điều khiển. Bài viết này sẽ phân tích chi tiết về chuẩn kết nối thông minh và hiệu quả bậc nhất hiện nay.
Hệ thống điện mặt trời không chỉ gồm tấm pin và bộ biến tần. Nó còn là một hệ sinh thái giám sát năng động và dữ liệu thời gian thực. Để quản lý hiệu quả, thiết bị giám sát cần giao tiếp liên tục với từng phần tử. Giao thức cáp nối tiếp công nghiệp chính là lời giải hoàn hảo cho bài toán vận hành.
Chuẩn kết nối RS485 là gì?
Chuẩn RS485 hay TIA/EIA-485 là tiêu chuẩn truyền thông nối tiếp tầm vật lý. Tiêu chuẩn này do Hiệp hội Công nghiệp Viễn thông phê chuẩn. Bạn có thể tham khảo thêm thông số kỹ thuật chi tiết của chuẩn RS-485 trên các tài liệu chuyên ngành quốc tế. Trong điện mặt trời, phương thức RS485 Solar được sử dụng để kết nối các chuỗi thiết bị ngoại vi.
Khái niệm và nguyên lý tín hiệu vi sai
RS485 sử dụng đường truyền cân bằng với hai dây tín hiệu ký hiệu A và B. Tín hiệu số truyền đi bằng độ lệch điện áp giữa hai dây dẫn. Khi dây A có điện áp cao hơn dây B, hệ thống ghi nhận bit 1. Ngược lại, khi dây B cao hơn dây A, hệ thống ghi nhận bit 0.
Nhờ nguyên lý truyền vi sai, nhiễu điện từ bên ngoài tác động đều lên cả hai dây. Thiết bị nhận chỉ đọc độ lệch điện áp giữa A và B. Do đó, hiện tượng nhiễu bị triệt tiêu hoàn toàn trên đường đi.
Cấu tạo đường truyền vật lý tiêu chuẩn
Mạng lưới thường dùng cáp xoắn đôi có vỏ bọc chống nhiễu (STP). Dây bọc kim loại bảo vệ lõi cáp khỏi sóng hài sinh ra từ biến tần. Cấu trúc cáp còn tích hợp dây nối đất tham chiếu để duy trì điện thế chung. Cấu tạo này giúp mạng cáp duy trì độ bền cơ học và chịu nhiệt cực tốt ngoài trời.

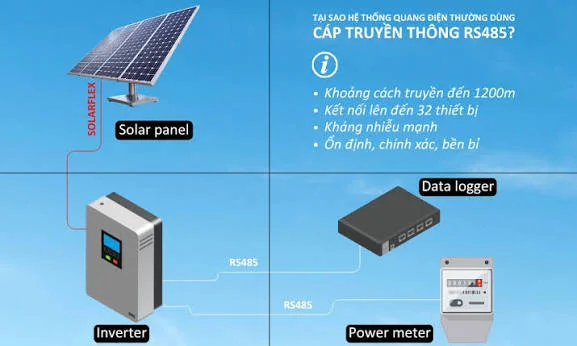

Vì sao RS485 Solar trở thành tiêu chuẩn trong ngành năng lượng?
Môi trường vận hành điện mặt trời rất khắc nghiệt với bức xạ nhiệt và sóng hài cao tần. Việc lựa chọn chuẩn kết nối phù hợp bảo đảm an toàn vận hành liên tục cho công trình. Nhờ vậy, nền tảng RS485 Solar đã chứng minh ưu thế vượt trội qua hàng ngàn dự án thực tế trên toàn cầu.
Khả năng chống nhiễu sóng hài cực tốt
Biến tần năng lượng mặt trời chuyển đổi dòng DC thành AC ở tần số đóng cắt cao. Quá trình này tạo ra điện từ trường và sóng hài lớn trong không gian trạm. Chuẩn RS485 Solar triệt tiêu nhiễu chế độ chung hiệu quả nhờ cấu trúc cáp vi sai xoắn đôi. Tín hiệu đo đếm luôn chính xác tuyệt đối mà không bị gián đoạn hay mất gói tin.
Khoảng cách truyền tải xa và kết nối đa điểm
Đường truyền cho phép kéo dài cự ly cáp lên tới 1.200 mét với tốc độ ổn định. Một tuyến bus có thể liên kết trực tiếp 32 thiết bị tải tiêu chuẩn. Nếu lắp thêm bộ lặp tín hiệu repeater, số lượng điểm kết nối có thể mở rộng hàng trăm nốt. Đây là nền tảng mà công nghệ năng lượng mặt trời An Gia luôn áp dụng cho các nhà xưởng quy mô lớn.
Ứng dụng thực tế của Modbus RS485 trong dự án điện mặt trời
Tầng vật lý cần đi kèm giao thức điều khiển đồng bộ để giải mã dữ liệu logic. Chuẩn Modbus RS485 là phương thức truyền thông được áp dụng phổ biến nhất trong các tủ điều khiển năng lượng hiện nay. Sự kết hợp này mang lại khả năng quản trị tập trung mạnh mẽ.
Giám sát và kiểm soát truyền thông inverter
Giao thức tạo cầu nối vững chắc giúp kỹ sư quản trị dữ liệu vận hành từ xa. Hệ thống truyền thông inverter gửi thông số điện áp, dòng điện, nhiệt độ và công suất về bộ ghi. Người vận hành phát hiện sự cố từng chuỗi pin ngay khi công suất suy giảm bất thường. Điều này hỗ trợ việc bảo trì kịp thời, ngăn ngừa hiện tượng phát nhiệt cục bộ.
Hơn nữa, lệnh điều khiển từ xa có thể giới hạn phát điện theo yêu cầu điện lực. Giao thức RS485 Solar giúp bộ biến tần phản hồi mệnh lệnh chỉ trong vài mili giây. Công việc giám sát nhờ đó luôn chính xác và an toàn.
Đồng bộ hóa dữ liệu công tơ và cảm biến phụ trợ
Hệ thống quang điện chất lượng cao luôn cần trạm quan trắc khí tượng chuyên biệt. Cảm biến bức xạ, tốc độ gió và nhiệt độ tấm pin đều tích hợp cổng RS485 Solar. Đồng hồ đo đếm điện tử đa năng truyền thông số phụ tải về máy chủ liên tục. Nhờ đó, giải pháp quản gia năng lượng tính toán chính xác chỉ số hiệu suất PR của toàn nhà máy.
Giải pháp tối ưu đường truyền RS485 Solar từ Quản gia An Gia
Công ty Cổ phần Năng lượng Xanh An Gia đặt nguyên tắc an toàn kỹ thuật lên vị trí hàng đầu. Chúng tôi thiết kế hạ tầng kết nối bài bản để khai thác tối đa công suất dự án. Khách hàng luôn được cập nhật cách quản lý năng lượng điện mặt trời an toàn ngay từ khâu thiết kế.
Thiết kế kỹ thuật chuẩn mực và bảo vệ chuyên sâu
Đội ngũ kỹ thuật viên An Gia khảo sát chi tiết đường đi cáp tín hiệu tại hiện trường. Cáp RS485 Solar luôn được đặt trong ống thép luồn dây chống cháy riêng biệt. Tuyến cáp tín hiệu chạy độc lập hoàn toàn với cáp động lực DC và AC. Khoảng cách an toàn này giảm thiểu triệt để hiện tượng cảm ứng điện từ không mong muốn.
Mỗi đầu vào đều tích hợp thiết bị chống sét lan truyền chuyên dụng. Tiếp địa đẳng thế bảo vệ mạch điện tử đắt tiền của bộ giám sát trung tâm. An Gia cam kết chất lượng thông suốt cho công trình trong suốt 25 năm vận hành.
Tích hợp nền tảng quản trị năng lượng thông minh
Dữ liệu qua kênh RS485 Solar được chuyển tiếp lên hệ thống quản lý đám mây thời gian thực. Khách hàng theo dõi biểu đồ sản lượng và tình trạng thiết bị trực quan trên điện thoại thông minh. Nền tảng phân tích cảnh báo lỗi tự động hỗ trợ đội ngũ vận hành O&M xử lý nhanh chóng. An Gia luôn chăm sóc hệ thống tận tâm theo tiêu chuẩn quản gia năng lượng chuyên nghiệp.
Những lưu ý kỹ thuật khi thi công mạng RS485 Solar
Dù có độ bền cao, mạng truyền thông vẫn có thể lỗi nếu lắp đặt sai nguyên lý. Kỹ sư thi công cần tuân thủ nghiêm ngặt các hướng dẫn đấu nối của nhà sản xuất. Thực hiện đúng kỹ thuật bảo đảm kênh mạng RS485 Solar hoạt động ổn định và lâu dài.
Sử dụng điện trở đầu cuối đúng thông số
Trên đường truyền dài, sóng tín hiệu dễ bị phản xạ ngược trở lại khi tới điểm cuối. Tín hiệu phản xạ gây biến dạng xung điện và làm hỏng gói tin truyền tải. Kỹ thuật viên cần lắp điện trở kết thúc 120 Ohm ở hai đầu xa nhất của bus mạng. Thiết lập điện trở giúp phối hợp trở kháng và duy trì tính toàn vẹn của tín hiệu RS485 Solar.
Tuân thủ cấu trúc nối tiếp Daisy Chain
Mạng cáp bắt buộc phải đi dây theo dạng chuỗi nối tiếp từ thiết bị này sang thiết bị khác. Tuyệt đối không phân nhánh mạng hình sao hoặc chia nhánh chữ T tùy tiện. Việc rẽ nhánh ngẫu nhiên sẽ tạo sóng phản xạ nội tại làm đứt đoạn tín hiệu RS485 Solar.
Đồng thời, lớp lưới chống nhiễu kim loại chỉ được nối đất tại một điểm duy nhất. Đấu nối đất nhiều điểm sẽ tạo ra dòng vòng lặp đất gây hư hỏng cổng truyền thông. Quy trình chuẩn mực này luôn được An Gia kiểm soát nghiêm ngặt trước khi đóng điện bàn giao.
Việc đầu tư chuẩn chỉ cho mạng RS485 Solar đem lại giá trị vô cùng to lớn. Hạ tầng kết nối vững chắc giúp công trình vận hành an toàn, minh bạch và tạo lợi nhuận bền vững cho doanh nghiệp.
