SPD Solar là gì và nguyên lý hoạt động của thiết bị ra sao?
Hệ thống điện mặt trời áp mái luôn phải đối mặt với các rủi ro thiên tai. Trong đó, sét lan truyền là nguyên nhân hàng đầu gây cháy nổ và hỏng hóc thiết bị. Để đảm bảo vận hành ổn định, thiết bị SPD Solar đóng vai trò như một lá chắn bảo vệ trọng yếu.
Khái niệm về SPD Solar trong hệ thống quang điện
SPD Solar (Surge Protective Device) là thiết bị chống xung quá áp chuyên dụng cho hệ thống năng lượng mặt trời. Nhiệm vụ chính của thiết bị là bảo vệ mạch điện DC và AC khỏi các xung điện áp đột biến. Những xung này xuất hiện do hiện tượng sét đánh gián tiếp hoặc do đóng cắt lưới điện.
Khác với hệ thống điện xoay chiều thông thường, mạng điện một chiều mặt trời có điện áp DC hở mạch rất cao. Điện áp này có thể lên đến 1000V hoặc 1500VDC. Do đó, thiết bị SPD Solar phải được thiết kế chuyên biệt để dập tắt hồ quang DC một cách an toàn mà không làm gián đoạn hệ thống.
Cơ chế vận hành dập xung điện áp của thiết bị
Thiết bị hoạt động dựa trên các linh kiện phi tuyến tính như varistor oxit kim loại (MOV) hoặc khe hở phóng điện khí (GDT). Ở điều kiện làm việc bình thường, thiết bị có trở kháng cực lớn. Dòng điện sẽ không đi qua nó để tiếp tục cấp cho tải tiêu thụ.
Khi xuất hiện xung sét lan truyền, trở kháng của SPD Solar đột ngột giảm xuống mức cực nhỏ trong tích tắc vài nano giây. Xung dòng sét cực đại được chuyển hướng an toàn xuống hệ thống tiếp địa. Nhờ cơ chế thoát sét thông minh này, điện áp dư duy trì ở mức an toàn cho toàn bộ chuỗi tấm pin và bộ biến tần.
Tại sao hệ thống PV bắt buộc phải có thiết bị chống sét lan truyền?
Hệ sinh thái năng lượng mặt trời là một khoản đầu tư dài hạn có giá trị cao. Việc cắt giảm chi phí bảo vệ có thể dẫn đến hậu quả tài chính nghiêm trọng.
Hiểm họa từ các xung điện quá áp đột biến
Mái nhà xưởng và công trình dân dụng là nơi có diện tích tiếp xúc từ trường sét rất lớn. Khi sét đánh lân cận, hiện tượng cảm ứng điện từ sinh ra dòng quá áp lan truyền dọc theo dây dẫn DC. Xung điện này dễ dàng phá hủy các mối nối, cáp dẫn và hộp đấu dây combiner box.
Nếu không trang bị giải pháp chống sét lan truyền solar, các linh kiện điện tử siêu nhỏ bên trong inverter sẽ bị đánh thủng ngay lập tức. Nguy cơ phóng hỏa hoạn từ hiện tượng phóng điện hồ quang DC cũng gia tăng đột biến, đe dọa trực tiếp tài sản công trình.
Bảo vệ biến tần và các tấm pin năng lượng mặt trời
Tấm pin và biến tần chiếm phần lớn tổng giá trị đầu tư của một dự án điện quang. Việc ứng dụng giải pháp thiết bị điện mặt trời an toàn với tầng bảo vệ SPD Solar chuẩn mực giúp kéo dài tuổi thọ hệ thống lên đến hơn 25 năm.
Thiết bị hấp thụ triệt để các xung sét dư thừa, ngăn chặn dòng rò làm suy hao tế bào quang điện (cells). Nhờ vậy, chuỗi tấm pin duy trì được hiệu suất phát quang tối ưu qua từng năm vận hành.
Phân loại các dòng thiết bị SPD Solar phổ biến hiện nay
Tùy theo cấu trúc dự án và mức độ rủi ro giông sét, kỹ sư sẽ lựa chọn loại thiết bị chống xung sét phù hợp.

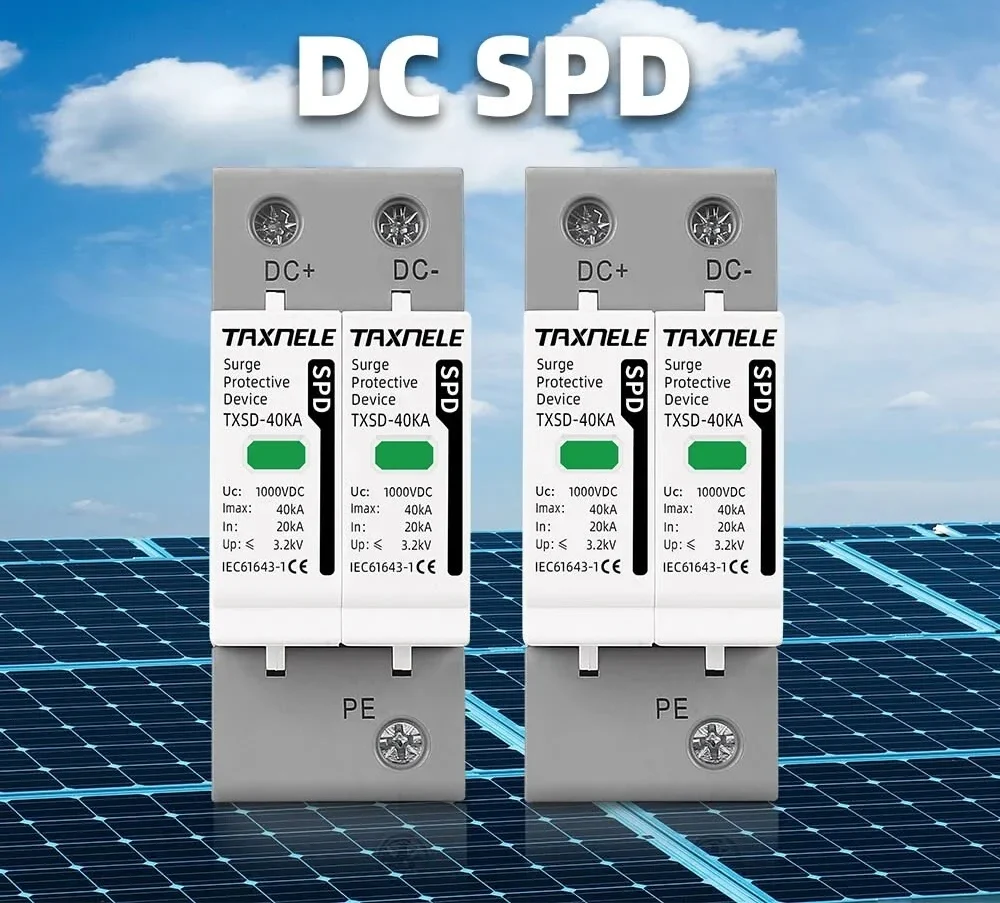

Thiết bị bảo vệ Type 1, Type 2 và Type 1+2 cho phía DC
Dòng SPD Solar Type 1 được thiết kế để chịu dòng sét trực tiếp có dạng sóng 10/350µs. Dòng này phù hợp cho các công trình có cột kim thu sét độc lập bên ngoài.
Dòng SPD Solar Type 2 là dòng phổ biến nhất hiện nay, chuyên xử lý xung sét cảm ứng lan truyền dạng sóng 8/20µs. Thiết bị thường lắp đặt tại tủ phân phối DC gần inverter string.
Dòng SPD Solar Type 1+2 kết hợp ưu điểm của cả hai loại trên, mang lại sự bảo vệ kép mạnh mẽ. Thiết bị thường được các chuyên gia khuyến nghị lắp đặt cho các biệt thự cao cấp hoặc nhà xưởng quy mô lớn.
Thiết bị chống xung sét chuyên dụng cho mạng điện AC
Bên cạnh bảo vệ phía một chiều, hệ thống điện mặt trời còn cần trang bị thiết bị surge protection cho ngõ ra xoay chiều (AC). Lưới điện quốc gia thường xuyên biến động áp do đóng ngắt các phụ tải công nghiệp nặng.
Bộ chống sét AC đặt trong tủ điện tổng ngăn xung đột nhập từ lưới điện ngược vào biến tần. Sự phối hợp nhịp nhàng giữa hai đầu AC và DC hình thành nên pháo đài bảo vệ kín kẽ cho toàn bộ trạm quang điện.
Tiêu chuẩn lựa chọn và vị trí lắp đặt SPD Solar chuẩn kỹ thuật
Lựa chọn thiết bị phù hợp đòi hỏi kiến thức chuyên môn sâu sắc về giải pháp an toàn điện và tiêu chuẩn quốc tế EN 50539-11.
Các thông số kỹ thuật cốt lõi cần quan tâm khi chọn mua
Kỹ sư cần tính toán kỹ thông số điện áp hoạt động liên tục cực đại (Ucpv). Giá trị Ucpv phải cao hơn ít nhất 10% đến 20% so với điện áp hở mạch (Voc) tối đa của chuỗi pin.
Dòng xả định mức (In) và dòng xả cực đại (Imax) của SPD Solar quyết định khả năng triệt tiêu năng lượng sét. Thiết bị tiêu chuẩn phải có thời gian đáp ứng dưới 25 nano giây và tích hợp sẵn cờ cảnh báo trạng thái hoạt động (màu xanh là tốt, màu đỏ là cần thay thế module).

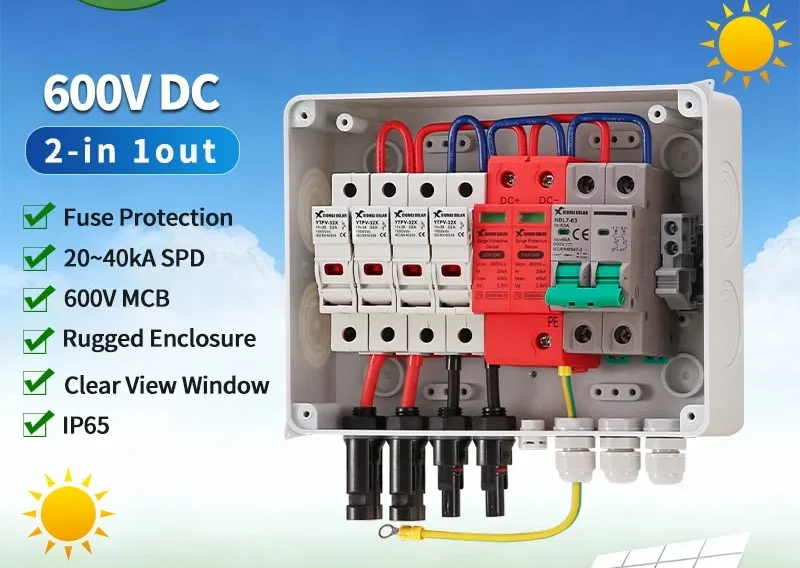

Vị trí bố trí thiết bị tối ưu trong tủ điện DC và AC
Vị trí lắp đặt thiết bị cần tuân thủ nghiêm ngặt nguyên tắc khoảng cách dây nối. Dây dẫn từ thanh cái đến SPD Solar và dây tiếp địa phải ngắn nhất có thể, tối ưu dưới 50cm.
Dây càng dài thì điện cảm ký sinh càng lớn, làm suy giảm hiệu quả dập xung sét. Thiết bị phải kết nối trực tiếp với thanh đồng tiếp địa chính của công trình có điện trở đất đạt tiêu chuẩn dưới 10 Ohm hoặc 4 Ohm.
Giải pháp bảo vệ toàn diện hệ thống điện mặt trời cùng An Gia
Công ty Cổ phần Năng lượng Xanh An Gia định vị là thương hiệu Quản gia Năng lượng tận tâm. Chúng tôi mang đến sự an tâm tuyệt đối qua từng công trình xứng tầm.
Triết lý Quản gia Năng lượng đặt an toàn lên hàng đầu
An Gia tuân thủ ba giá trị cốt lõi: Chính trực – Hiệu quả – An toàn. Chúng tôi không bao giờ đánh đổi sự an toàn của công trình bằng các thiết bị giá rẻ kém chất lượng.
Mọi dự án từ biệt thự cao cấp đến nhà xưởng sản xuất đều được An Gia thiết kế giải pháp cách quản lý năng lượng điện mặt trời an toàn. Từng thiết bị SPD Solar đều có xuất xứ minh bạch, kiểm định nghiêm ngặt từ các thương hiệu hàng đầu thế giới.
Quy trình giám sát O&M và bảo trì thiết bị định kỳ
Dịch vụ O&M chuyên nghiệp của An Gia duy trì theo dõi trạng thái hệ thống liên tục 24/7. Đội ngũ kỹ sư sẽ phát hiện sớm hiện tượng suy hao của mô-đun chống sét trước khi sự cố xảy ra.
Chúng tôi kiểm tra định kỳ điện trở tiếp địa, đo lường dòng rò và thay thế kịp thời các khối varistor hư hại. Việc đồng hành dài hạn giúp tối ưu năng lượng và bảo toàn tài sản cho khách hàng trong suốt vòng đời dự án.
