Trong cấu trúc điện quang, thiết bị chuyển đổi đóng vai trò như trái tim vận hành toàn khu phức hợp. Việc thấu hiểu String Inverter giúp chủ đầu tư kiểm soát năng lượng bài bản và an toàn. Bài viết này đem đến góc nhìn kỹ thuật sâu sắc, hỗ trợ bạn lựa chọn giải pháp tối ưu cho không gian sống và công trình thương mại.
String Inverter là gì trong hệ thống điện mặt trời?
Bộ chuyển đổi chuỗi là trung tâm xử lý dữ liệu và nguồn điện quang trọng yếu. Thiết bị kết nối nhiều tấm quang điện ghép nối tiếp thành một chuỗi duy nhất. Dòng điện một chiều từ chuỗi tấm pin sẽ đưa trực tiếp về trung tâm điều khiển này. Tại đây, thiết bị chuyển hóa nguồn điện năng lượng sang chuẩn điện áp hòa lưới thông dụng.
Khái niệm kỹ thuật và tên gọi biến tần string
Thuật ngữ String Inverter còn được biết đến với tên gọi thuần Việt là inverter chuỗi hay biến tần string trong hồ sơ kỹ thuật. Về bản chất, thiết bị tiếp nhận điện áp DC tổng của từng chuỗi pin lắp đặt trên mái nhà. Công suất của từng chuỗi được thiết kế tính toán kỹ lưỡng dựa trên bảng thông số của nhà sản xuất. Mỗi dãy pin kết nối với cổng đầu vào chuyên biệt của thiết bị chuyển đổi nhằm duy trì độ ổn định liên tục.
Các kỹ sư thiết kế sẽ phối hợp tính toán điện áp hở mạch và dòng ngắn mạch. Mục tiêu hàng đầu là bảo đảm dải điện áp làm việc luôn nằm trong ngưỡng an toàn tuyệt đối của bộ máy. Khi đầu tư hệ thống, việc chọn biến tần điện mặt trời phù hợp sẽ quyết định toàn bộ sản lượng điện sinh ra trong 25 năm.

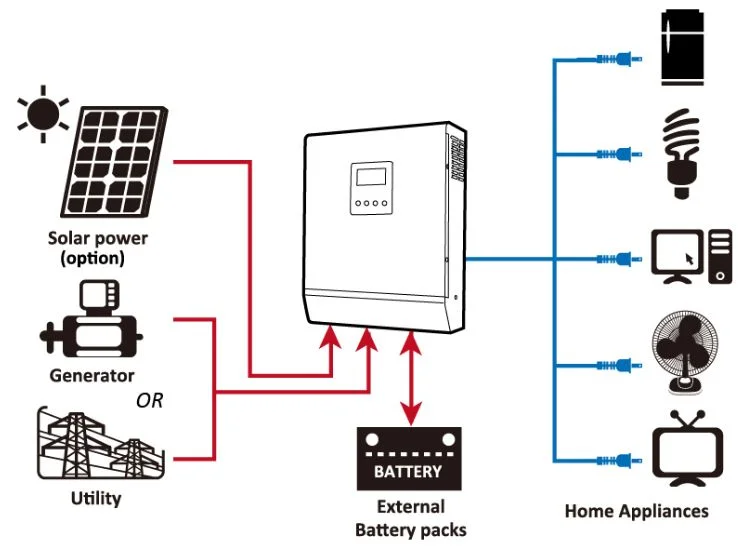

Vị trí của bộ chuyển đổi trong cấu trúc nguồn điện
Trong sơ đồ nguyên lý tổng thể, thiết bị đóng vai trò trạm trung chuyển trung tâm giữa giàn quang điện và phụ tải sinh hoạt. Nguồn điện từ chuỗi pin chạy qua tủ đóng cắt DC, đi thẳng vào bo mạch xử lý công suất. Sau khi thực hiện biến đổi, dòng điện chạy qua tủ AC trước khi phân phối đến thiết bị tải hoặc hòa vào điện lưới quốc gia.
Việc bố trí thiết bị cần bảo đảm sự hài hòa kiến trúc và thuận tiện cho bảo trì. Đội ngũ chuyên môn luôn chọn vị trí thoáng mát, tránh ánh nắng chiếu trực tiếp để duy trì tuổi thọ linh kiện cao nhất.
Cấu tạo và nguyên lý hoạt động của String Inverter
Thiết bị sở hữu cấu trúc cơ điện tinh vi nhằm thích ứng với biến động bức xạ mặt trời liên tục. Nắm rõ nguyên lý vận hành giúp chủ đầu tư chủ động giám sát trạng thái năng lượng mỗi ngày.
Các bộ phận cốt lõi bên trong thiết bị
Bên trong một cỗ máy biến đổi chuỗi gồm nhiều phân tầng chức năng độc lập nhưng đồng bộ:
- Khối công suất bán dẫn: Sử dụng công nghệ IGBT hoặc MOSFET cao cấp để đóng cắt xung dòng điện với tần số cực cao.
- Mạch theo dõi điểm công suất cực đại (MPPT): Bộ vi xử lý chuyên dụng liên tục dò tìm giao điểm dòng điện và điện áp tối ưu nhất.
- Khối lọc sóng hài và cuộn cảm: Làm mịn tín hiệu đầu ra, giảm thiểu độ méo dạng sóng nhằm bảo vệ phụ tải nhạy cảm.
- Mạch bảo vệ ngắt mạch và chống sét: Ngắt kết nối tức thì khi xảy ra sự cố quá dòng, rò điện hoặc sét lan truyền.
- Bộ điều khiển trung tâm và truyền thông: Thu thập dữ liệu vận hành, truyền tín hiệu về ứng dụng giám sát thông minh 24/7.
Quá trình chuyển đổi dòng điện DC thành AC
Mỗi tấm pin năng lượng hấp thụ bức xạ mặt trời rồi giải phóng dòng điện một chiều (DC). Dòng điện này di chuyển theo chuỗi về cổng tiếp nhận của String Inverter. Tại đây, mạch điều khiển áp dụng kỹ thuật điều chế độ rộng xung (PWM) tiên tiến. Các van bán dẫn công suất liên tục đóng ngắt hàng nghìn chu kỳ mỗi giây.
Quá trình này biến đổi dòng điện một chiều phẳng lặng thành dòng điện xoay chiều có dạng sóng sin chuẩn xác. Điện áp xoay chiều đầu ra có tần số chính xác 50Hz và mức điện áp tương thích hoàn toàn với mạng lưới điện dân dụng hoặc sản xuất.
Công nghệ dò điểm công suất cực đại MPPT
Bức xạ mặt trời luôn thay đổi tùy theo góc nghiêng, nhiệt độ môi trường và bóng mây che phủ. Thuật toán MPPT thông minh đóng vai trò then chốt trong việc vắt kiệt từng watt điện từ dàn pin. Bộ điều khiển tự động quét đường cong công suất I-V của chuỗi quang điện liên tục trong ngày.
Hệ thống tự cân chỉnh điểm làm việc sao cho tích số giữa điện áp và cường độ dòng điện luôn đạt cực đại. Nhờ đó, hiệu suất thu hoạch quang năng được nâng lên mức tối đa ngay cả trong điều kiện thời tiết kém lý tưởng.
Ưu nhược điểm của biến tần chuỗi so với các dòng khác
Mỗi mô hình công nghệ biến đổi đều sở hữu những đặc tính kỹ thuật riêng biệt. Đánh giá khách quan hai mặt của inverter chuỗi sẽ giúp đưa ra quyết định đầu tư chính xác và hiệu quả dài hạn.
Ưu điểm về chi phí và quản lý tập trung
Lợi thế lớn nhất của thiết bị chuyển đổi chuỗi nằm ở chi phí vốn đầu tư ban đầu cực kỳ hợp lý. So với microinverter, chi phí cho mỗi kilowatt công suất của biến tần tập trung tiết kiệm hơn đáng kể. Việc lắp đặt thiết bị tại một khu vực kỹ thuật cố định giúp quá trình đấu nối dây diễn ra nhanh chóng.
Công tác kiểm tra, thay thế linh kiện hoặc sửa chữa định kỳ không đòi hỏi kỹ thuật viên phải leo trèo lên mái nhà cao. Mọi thao tác đo đạc đều thực hiện thuận lợi ngay tại trạm trung tâm. Độ bền cơ học của thiết bị đã được khẳng định qua hàng thập kỷ tại các công trình lớn trên toàn cầu.

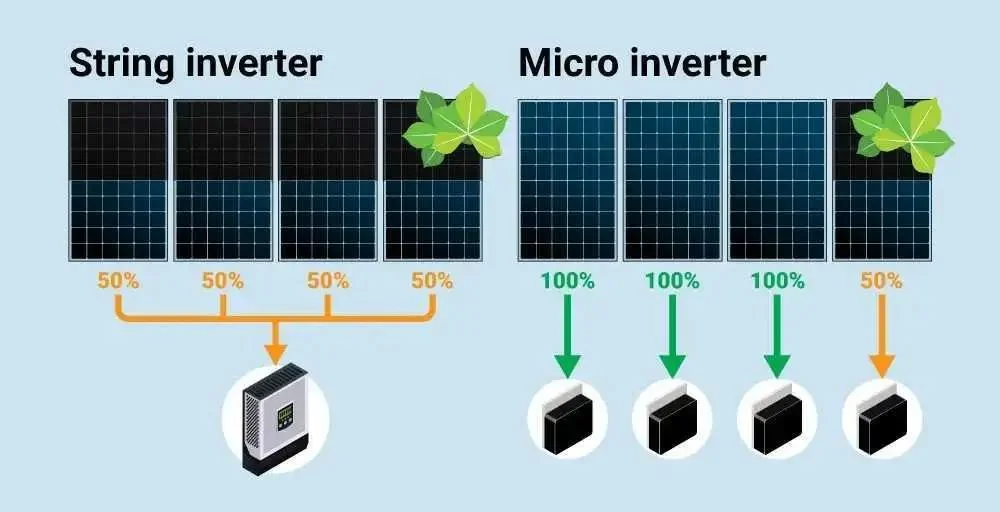

Hạn chế về hiệu ứng bóng râm và phương án xử lý
Hạn chế cố hữu của cấu trúc chuỗi là hiệu ứng bình thông nhau về dòng điện. Nếu một tấm pin trong chuỗi bị bóng cây hay bụi bẩn che khuất, sản lượng của toàn bộ chuỗi pin sẽ giảm sút theo mắt xích yếu nhất đó. Ngoài ra, việc thiết kế chuỗi pin đòi hỏi các tấm pin phải đồng nhất về hướng nghiêng và công suất định danh.
Để khắc phục triệt để nhược điểm này, kỹ sư thiết kế có thể cấu hình các bộ tối ưu hóa công suất (Optimizer) riêng lẻ cho những vị trí che khuất cục bộ. Sự kết hợp giữa bộ tối ưu và thiết bị chuyển đổi chuỗi mang lại hiệu suất vượt trội mà vẫn giữ được sự tinh gọn về mặt hạ tầng.
Khi nào công trình nên lựa chọn String Inverter?
Việc định hình phương án công nghệ đòi hỏi sự thấu hiểu sâu sắc cấu trúc mái, thói quen tiêu thụ phụ tải và mục tiêu tài chính của gia chủ hay doanh nghiệp.
Ứng dụng tối ưu cho biệt thự và công trình dân dụng
Các công trình biệt thự cao cấp thường sở hữu diện tích mái lớn, thiết kế mở và không gian kỹ thuật thông thoáng. Khi mái nhà không chịu ảnh hưởng bởi bóng che của nhà cao tầng lân cận, bộ chuyển đổi chuỗi là giải pháp kinh tế và bền bỉ hàng đầu. Hệ thống hoạt động êm ái, cách âm hoàn hảo và tích hợp mượt mà vào hệ sinh thái smart home.
Gia chủ dễ dàng kiểm soát điện năng tiêu thụ, quản lý tải ưu tiên và giám sát từ xa thông qua điện thoại thông minh. Năng lượng tái tạo tạo nên giá trị sống xanh tiện nghi, an toàn và nâng tầm vị thế công trình di sản.
Giải pháp đắc lực cho dự án thương mại và công nghiệp
Đối với nhà xưởng sản xuất, kho bãi logistics hay trung tâm thương mại, diện tích mái tôn rộng lớn là địa bàn lý tưởng nhất. Thiết bị biến tần công suất cao giúp hạ giá thành xây dựng trên mỗi megawatt đỉnh. Việc vận hành ổn định giúp xí nghiệp tối ưu chi phí tiền điện giờ cao điểm, giảm phát thải khí nhà kính và đáp ứng tiêu chuẩn chứng chỉ ESG khắt khe.
Ứng dụng công nghệ năng lượng mặt trời hiện đại hỗ trợ doanh nghiệp tự chủ nguồn năng lượng xanh, bảo vệ thiết bị sản xuất và phát triển bền vững trước biến động giá điện lưới.
Tiêu chuẩn triển khai String Inverter chuẩn Quản gia Năng lượng An Gia
Một thiết bị tốt chỉ phát huy tối đa giá trị khi được khảo sát, thiết kế và quản trị chuẩn xác từ ban đầu. An Gia tiếp cận từng công trình bằng triết lý Quản gia Năng lượng: chăm sóc tỉ mỉ, đồng hành dài hạn và chịu trách nhiệm đến cùng.
Thiết kế kỹ thuật và mô phỏng hiệu suất minh bạch
Chúng tôi không bắt đầu từ việc chào bán thiết bị mà khởi đầu từ việc lắng nghe nhu cầu thực tế của từng khách hàng. Đội ngũ kỹ sư khảo sát thực địa đa tầng: từ biểu đồ phụ tải (Load Profile), kết cấu giàn mái, hướng nắng đến hệ thống tiếp địa và hạ tầng tủ điện hiện hữu. Bản vẽ thiết kế kỹ thuật phân bổ chuỗi dây (String design), tuyến cáp DC/AC và thiết bị đóng cắt bảo vệ được tính toán chi tiết từng milimet.
Trước khi thi công, khách hàng được cung cấp báo cáo mô phỏng sản lượng điện, dòng tiền đầu tư, tỷ suất sinh lời và thời gian hoàn vốn minh bạch trên phần mềm chuyên dụng. Mọi thông số cam kết đều dựa trên căn cứ khoa học rõ ràng, giúp chủ đầu tư an tâm đưa ra quyết định.
Quản lý EPC, giám sát 24/7 và đồng hành bảo trì O&M
Quy trình triển khai tổng thầu EPC tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật quốc tế. Vật tư cấu thành hệ thống như dây cáp chuyên dụng, đầu nối MC4, máng cáp và tủ phân phối đều qua kiểm định xuất xứ minh bạch. Chúng tôi kiểm soát an toàn thi công, đảm bảo tiến độ và đồng bộ hoàn hảo với hệ thống cơ điện MEP của toà nhà.
Sau bàn giao, An Gia tiếp tục theo sát vòng đời vận hành qua hệ sinh thái giám sát thời gian thực. Đội ngũ kỹ thuật viên định kỳ vệ sinh bề mặt tấm pin, kiểm tra nhiệt độ tiếp điểm và bảo dưỡng thiết bị biến tần. Trách nhiệm của chúng tôi là giữ cho mạch điện luôn thông suốt, duy trì giá trị tài sản và lan tỏa nguồn năng lượng sạch bền bỉ cho thế hệ tương lai.
