Tấm pin năng lượng mặt trời là trái tim của mọi hệ thống điện mặt trời, nhưng ít ai thực sự hiểu rõ những gì ẩn sau bề mặt kính xanh đen ấy. Việc nắm bắt chi tiết cấu tạo tấm pin năng lượng mặt trời không chỉ là kiến thức kỹ thuật mà còn là chìa khóa giúp chủ đầu tư lựa chọn sản phẩm chất lượng, đảm bảo hiệu suất và độ bền cho công trình trong hàng thập kỷ. Là một “Quản gia Năng lượng”, An Gia tin rằng việc bắt đầu đúng ngay từ đầu với những cấu phần chất lượng là nền tảng cho một hệ thống vận hành an toàn và hiệu quả.
Trong bài viết chuyên sâu này, chúng ta sẽ cùng “giải phẫu” từng lớp vật liệu, tìm hiểu chức năng và tầm quan trọng của chúng trong việc tạo ra một tấm pin hoàn chỉnh. Từ đó, bạn sẽ có cái nhìn toàn diện và tự tin hơn khi đưa ra quyết định đầu tư vào nguồn năng lượng sạch cho tương lai.
Giải phẫu chi tiết cấu tạo tấm pin năng lượng mặt trời
Một tấm pin mặt trời hoàn chỉnh không phải là một khối đồng nhất. Nó là một cấu trúc phức hợp được lắp ráp từ nhiều lớp vật liệu khác nhau, mỗi lớp thực hiện một chức năng riêng biệt. Tất cả các lớp này phối hợp nhịp nhàng để bảo vệ các tế bào quang điện mỏng manh bên trong, đồng thời tối ưu hóa khả năng hấp thụ ánh sáng và chuyển đổi thành điện năng. Cùng tìm hiểu chi tiết các thành phần chính.
1. Lớp Kính Cường Lực (Tempered Glass)
Đây là lớp vật liệu ngoài cùng, tiếp xúc trực tiếp với môi trường. Kính được sử dụng là loại kính cường lực chuyên dụng, có độ dày từ 3.2mm đến 4.0mm. Nó có khả năng chống chịu va đập cực tốt, chẳng hạn như mưa đá, cành cây rơi. Bề mặt kính thường được phủ một lớp chống phản quang (Anti-Reflective Coating) để tăng khả năng hấp thụ ánh sáng, giảm thiểu sự thất thoát năng lượng do phản xạ.
2. Lớp Màng EVA Phía Trước (Ethylene Vinyl Acetate)
Nằm ngay dưới lớp kính là một tấm phim mỏng trong suốt gọi là EVA. Lớp này đóng vai trò như một chất kết dính, liên kết chặt chẽ lớp kính với các tế bào quang điện. Màng EVA có khả năng chống tia cực tím (UV) và độ ẩm, bảo vệ solar cell khỏi các tác nhân gây hại từ môi trường, đồng thời giúp giảm chấn khi có va đập.
3. Tế Bào Quang Điện (Solar Cells)
Đây chính là thành phần cốt lõi, nơi diễn ra quá trình biến đổi quang năng thành điện năng. Các tế bào quang điện được làm từ silicon tinh khiết, được kết nối với nhau thông qua các thanh dẫn (busbars) để tạo thành một chuỗi (string) có điện áp và dòng điện phù hợp. Chất lượng của solar cell quyết định trực tiếp đến hiệu suất của toàn bộ tấm pin.
4. Lớp Màng EVA Phía Sau (Rear EVA Film)
Tương tự lớp màng phía trước, lớp EVA phía sau có nhiệm vụ kết dính các tế bào quang điện với tấm lưng bảo vệ. Nó cũng góp phần quan trọng vào việc cách điện và ngăn chặn độ ẩm xâm nhập từ phía sau, đảm bảo an toàn và tuổi thọ cho tấm pin.
5. Tấm Lưng Bảo Vệ (Backsheet)
Là lớp vật liệu cuối cùng, tấm lưng thường được làm từ các loại polymer tổng hợp (như PVF, PET, TPT) có độ bền cao. Chức năng chính của nó là bảo vệ cơ học cho các thành phần bên trong, cách điện an toàn và chống ẩm. Màu sắc của backsheet (thường là trắng hoặc đen) cũng ảnh hưởng đôi chút đến khả năng tản nhiệt và thẩm mỹ của tấm pin.
6. Khung Nhôm (Aluminum Frame)

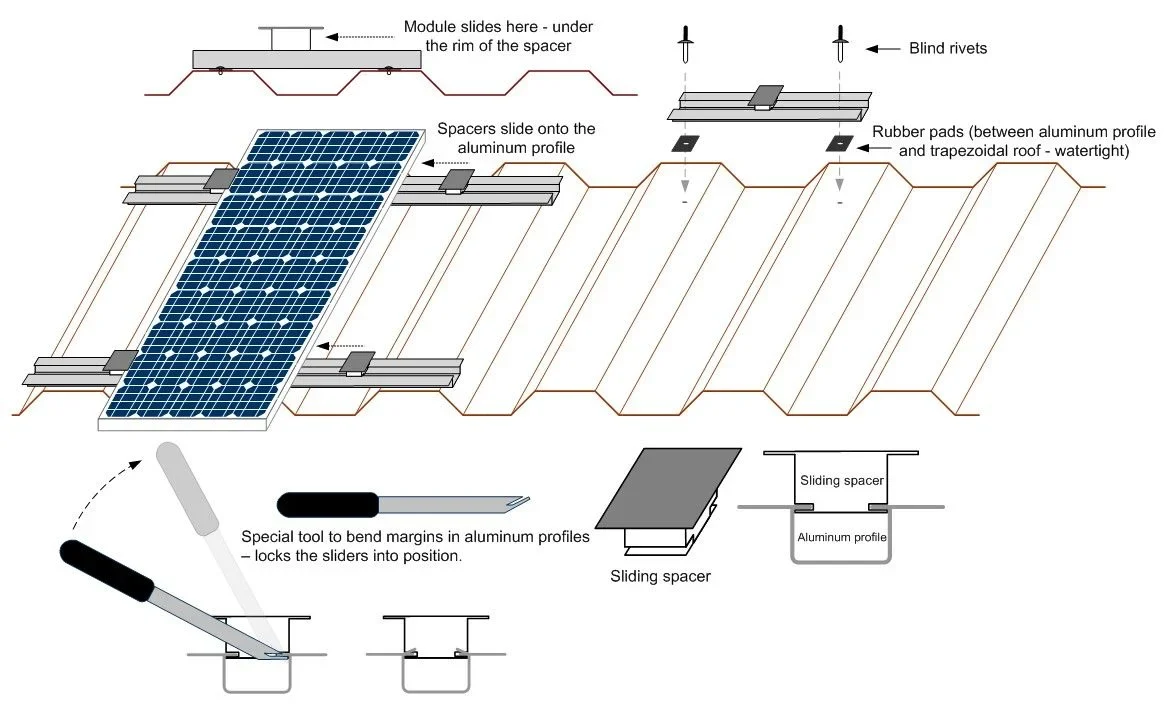

Khung nhôm định hình bao bọc xung quanh tấm pin, tạo ra một cấu trúc cứng cáp, vững chắc. Nó bảo vệ các cạnh của lớp kính và giúp tấm pin chống lại sự biến dạng do tác động cơ học hoặc sự thay đổi nhiệt độ. Trên khung còn có các lỗ được khoan sẵn để thuận tiện cho việc lắp đặt trên hệ thống giá đỡ.
7. Hộp Nối Dây (Junction Box)
Hộp nối dây được gắn ở mặt sau tấm pin, là nơi tập trung các đầu ra điện của các chuỗi cell. Bên trong hộp thường chứa các đi-ốt bypass (bypass diode) để bảo vệ tấm pin khỏi hiện tượng hot-spot khi một phần bị che bóng. Từ hộp nối, các dây cáp DC chuyên dụng sẽ dẫn dòng điện ra bên ngoài để kết nối với các tấm pin khác hoặc với biến tần.
Tế bào quang điện (Solar Cell) – “Trái tim” của hệ thống hoạt động ra sao?
Khi nói về cấu tạo tấm pin năng lượng mặt trời, không thể không nhắc đến tế bào quang điện. Đây là bộ phận quan trọng nhất, được ví như “trái tim” của cả hệ thống, trực tiếp quyết định khả năng sản xuất điện. Hiểu rõ về solar cell giúp chúng ta đánh giá được công nghệ và hiệu suất thực sự của một tấm pin.
Vai trò cốt lõi của Solar Cell
Chức năng cơ bản của tế bào quang điện là thực hiện Hiệu ứng quang điện. Khi các hạt ánh sáng (photon) từ mặt trời chiếu vào bề mặt cell, chúng sẽ truyền năng lượng cho các electron trong vật liệu bán dẫn (silicon), khiến các electron này bật ra khỏi vị trí và tạo thành dòng điện một chiều (DC). Dòng điện này sau đó được thu thập bởi các thanh dẫn kim loại trên bề mặt cell và dẫn ra ngoài.
Vật liệu chính – Silicon tinh khiết

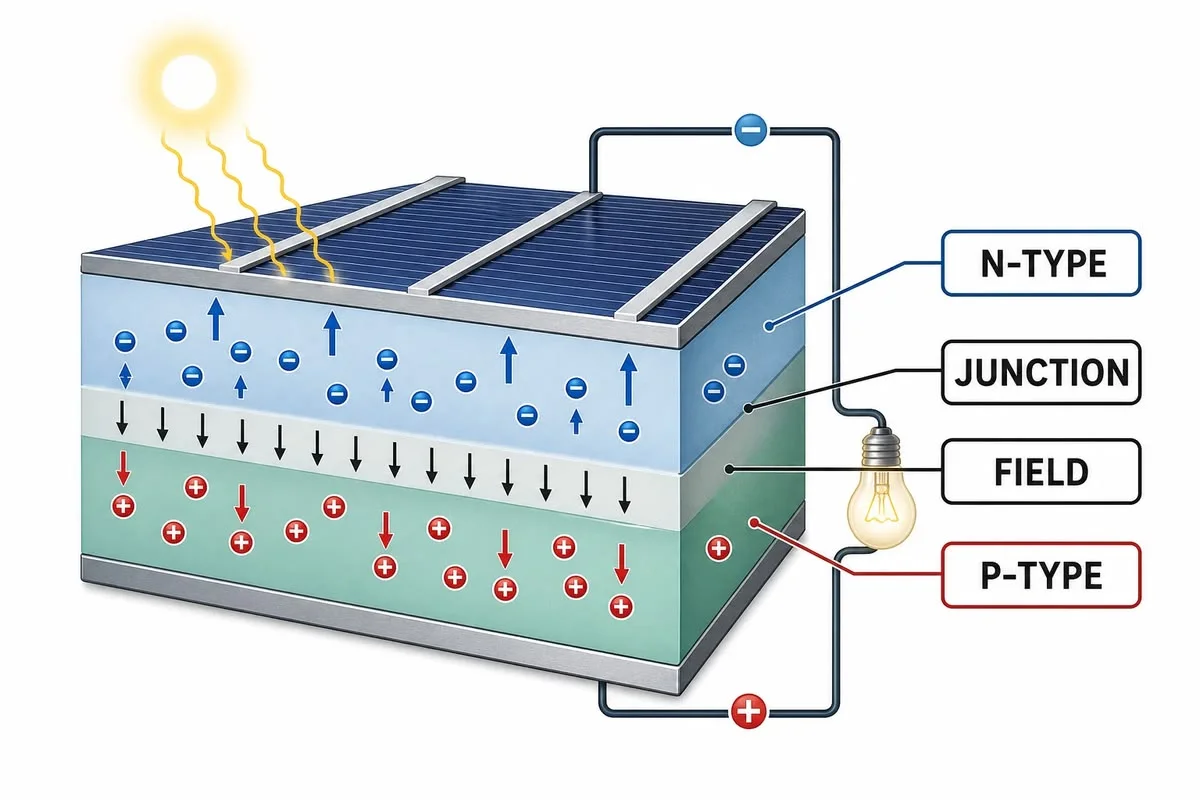

Hầu hết các solar cell hiện nay được sản xuất từ silicon, một nguyên tố á kim phổ biến. Silicon được xử lý để tạo ra các tấm wafer siêu mỏng, sau đó được “pha tạp” với các nguyên tố khác (như phốt-pho và bo) để tạo ra hai lớp bán dẫn loại N (thừa electron) và P (thiếu electron). Vùng tiếp giáp P-N này chính là nơi tạo ra một điện trường, giúp định hướng dòng electron di chuyển khi được ánh sáng kích hoạt.
Phân loại các loại tế bào quang điện phổ biến
Dựa trên cấu trúc tinh thể của silicon, solar cell được chia thành hai loại chính:
- Monocrystalline (Đơn tinh thể): Được làm từ phôi silicon đơn tinh thể, có độ tinh khiết cao. Các cell loại này có màu đen đồng nhất, bốn góc được cắt vát và cho hiệu suất cao nhất.
- Polycrystalline (Đa tinh thể): Được làm từ silicon đa tinh thể, có cấu trúc không đồng nhất. Cell có màu xanh đậm, bề mặt có các vân tinh thể và hiệu suất thấp hơn so với mono nhưng chi phí sản xuất rẻ hơn.
Chất lượng và loại cell là thành phần tấm pin quan trọng ảnh hưởng lớn đến giá thành và hiệu quả sản xuất điện.
Các lớp bảo vệ quyết định độ bền và hiệu suất của tấm pin như thế nào?
Một tế bào quang điện dù tốt đến đâu cũng không thể hoạt động bền bỉ nếu thiếu đi các lớp bảo vệ vững chắc. Các lớp vật liệu bao bọc bên ngoài không chỉ có tác dụng che chắn mà còn ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của tấm pin. Đây là một phần không thể tách rời trong tổng thể cấu tạo solar panel.
Kính cường lực & Tấm lưng bộ giáp chống chịu thời tiết
Bộ đôi này tạo thành một lớp vỏ bọc kín, bảo vệ các linh kiện nhạy cảm bên trong khỏi mọi tác động của môi trường. Lớp kính cường lực ở mặt trước chống lại mưa, gió, bụi bẩn và các va đập vật lý. Trong khi đó, tấm backsheet ở mặt sau ngăn chặn sự xâm nhập của hơi ẩm – kẻ thù nguy hiểm có thể gây ăn mòn và giảm tuổi thọ của cell. Một tấm lưng chất lượng cao cũng phải đảm bảo khả năng cách điện tuyệt đối, ngăn ngừa rò rỉ điện gây nguy hiểm.
Màng EVA lớp keo đa năng chống ẩm và va đập
Lớp màng EVA đóng vai trò then chốt trong việc cố định và bảo vệ. Dưới tác động của nhiệt độ và áp suất trong quá trình sản xuất, màng EVA nóng chảy và bao bọc hoàn toàn các tế bào quang điện, tạo thành một khối thống nhất. Nhờ đặc tính không cho hơi ẩm đi qua, nó tạo ra một rào cản thứ hai chống lại sự ẩm ướt. Ngoài ra, độ đàn hồi của EVA còn giúp hấp thụ các rung động và chấn động, giảm thiểu nguy cơ nứt vỡ cho các tế bào silicon vốn rất giòn.
Khung nhôm đảm bảo sự cứng cáp và dễ dàng lắp đặt
Khung nhôm là bộ xương của tấm pin, mang lại sự ổn định về mặt cơ học. Nó giúp tấm pin không bị cong vênh hay biến dạng dưới tải trọng của gió, tuyết hoặc trong quá trình vận chuyển, lắp đặt. Việc lựa chọn khung nhôm có độ dày và độ cứng phù hợp, được xử lý bề mặt chống oxy hóa, sẽ đảm bảo hệ thống giàn pin vững chãi trong suốt vòng đời hoạt động trên 25 năm.
“Quản gia Năng lượng” lựa chọn vật liệu như thế nào?
Với vai trò là một “Quản gia Năng lượng”, An Gia không chỉ nhìn vào thông số công suất của tấm pin. Chúng tôi hiểu rằng một hệ thống bền vững được xây dựng từ những vật liệu chất lượng nhất. Việc thấu hiểu cấu tạo tấm pin năng lượng mặt trời ở cấp độ sâu sắc cho phép chúng tôi đưa ra những lựa chọn tối ưu, đảm bảo giá trị đầu tư dài hạn cho khách hàng.
Tiêu chí lựa chọn vật liệu khắt khe
An Gia luôn ưu tiên lựa chọn các sản phẩm từ những nhà sản xuất uy tín toàn cầu (Tier 1), có đầy đủ chứng nhận quốc tế như IEC 61215, IEC 61730. Chúng tôi xem xét kỹ lưỡng từng thành phần: từ loại kính cường lực có khả năng truyền sáng cao, màng EVA chống suy hao do tiềm năng cảm ứng (PID), cho đến tấm backsheet có khả năng chống chịu thời tiết khắc nghiệt. Mỗi lựa chọn đều dựa trên nguyên tắc cốt lõi: Chính trực – Hiệu quả – An toàn.
Thiết kế hệ thống đồng bộ, không chỉ là bán tấm pin
Một tấm pin tốt chỉ là điểm khởi đầu. Giá trị mà An Gia mang lại nằm ở việc thiết kế một giải pháp năng lượng toàn diện, nơi mọi thành phần từ tấm pin, biến tần, hệ thống lưu trữ đến khung giá đỡ đều được lựa chọn để phối hợp một cách hoàn hảo. Hiểu rõ độ bền và hiệu suất của tấm pin giúp chúng tôi tính toán và mô phỏng chính xác sản lượng, mang lại hiệu quả đầu tư như cam kết.
Cam kết đồng hành dài hạn
Trách nhiệm của An Gia không dừng lại sau khi lắp đặt. Chúng tôi cung cấp dịch vụ vận hành và bảo trì (O&M) chuyên nghiệp, theo dõi hiệu suất hệ thống 24/7. Việc am hiểu cấu tạo tấm pin năng lượng mặt trời giúp đội ngũ kỹ thuật của chúng tôi dễ dàng chẩn đoán và xử lý các vấn đề, đảm bảo hệ thống luôn hoạt động ở hiệu suất cao nhất. Đó là lời cam kết đồng hành xuyên suốt vòng đời dự án, đúng với tinh thần của một Quản gia Năng lượng tận tâm.
Tóm lại, cấu tạo tấm pin năng lượng mặt trời là một tổ hợp kỹ thuật phức tạp, nơi mỗi lớp vật liệu đều đóng một vai trò không thể thiếu. Từ lớp kính bảo vệ bên ngoài đến từng tế bào quang điện nhỏ bé, tất cả cùng nhau quyết định đến hiệu suất, độ an toàn và tuổi thọ của sản phẩm. Việc trang bị kiến thức này sẽ giúp bạn trở thành một nhà đầu tư thông thái.
