Khung giá đỡ pin mặt trời gồm những bộ phận nào cấu thành?
Hệ khung đỡ được thiết kế thành một kết cấu hoàn chỉnh gồm nhiều linh kiện cơ khí đồng bộ. Mỗi linh kiện đảm nhiệm một chức năng riêng biệt. Chúng phối hợp tạo nên bộ giàn nâng đỡ vững chãi, chống rung lắc và triệt tiêu lực giằng xé của gió bão.
Hệ thống thanh rail nhôm định hình chịu lực
Thanh rail nhôm (solar rail) là xương sống nâng đỡ trực tiếp các module quang điện. Bộ phận này thường được gia công từ hợp kim nhôm cao cấp Al6005-T5 bề mặt mạ anodized chống gỉ sét. Bề mặt thanh rail được đùn rãnh kỹ thuật tương thích với bu lông chuyên dụng. Rãnh định hình giúp kỹ sư linh hoạt trượt và cố định tấm pin tại mọi vị trí mong muốn.
Thiết kế rãnh âm dương còn hỗ trợ đi dây điện DC thẩm mỹ và an toàn. Thanh rail tiêu chuẩn có độ dày thích hợp để kháng võng, chịu áp lực gió giật cấp 12. Khi lắp đặt liên tục trên diện tích lớn, các thanh rail được nối dài bằng khớp nối rail (rail splice). Thanh nối này duy trì tính liên kết liền mạch và phân bổ ứng suất đồng đều dọc mái.
Kẹp giữa (Mid clamp) và kẹp biên (End clamp)
Kẹp giữa được bố trí nằm giữa hai tấm pin liền kề trên cùng một hàng. Thiết bị giữ khoảng cách giãn nở nhiệt an toàn khoảng 15mm đến 20mm giữa các tấm pin. Kẹp biên được định vị tại vị trí mép ngoài cùng của dãy tấm quang điện. Bộ đôi kẹp này ép chặt viền nhôm của module xuống rãnh rail bằng lực siết tiêu chuẩn.

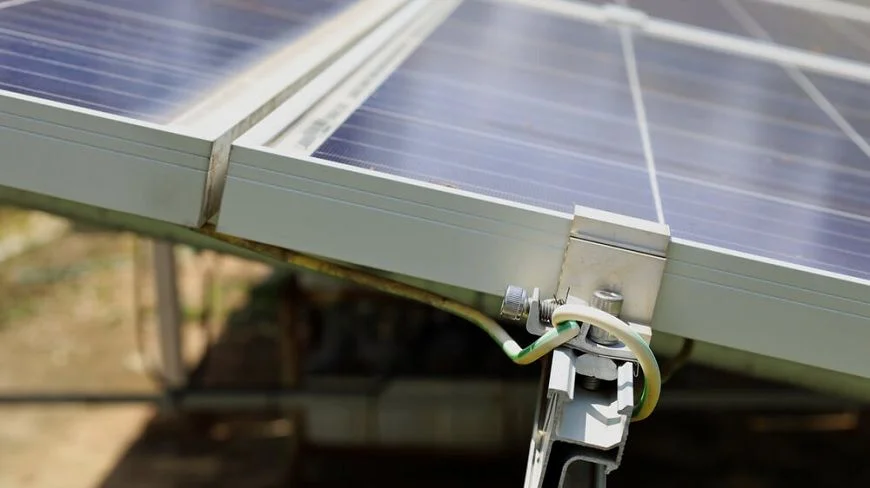

Bên cạnh kẹp cơ khí thông thường, kỹ thuật viên còn tích hợp kẹp tiếp địa có gai nhọn. Gai tiếp địa xuyên qua lớp oxit nhôm để kết nối đẳng thế khung nhôm. Chi tiết này triệt tiêu hiện tượng rò điện và chống sét lan truyền. Đây là chi tiết nhỏ nhưng giữ vai trò bảo vệ cốt lõi cho toàn bộ hệ thống.
Chân đỡ L-feet, bu lông và phụ kiện liên kết inox 304
Chân L (L-feet) hoặc bas kẹp cliplock là chi tiết neo giữ thanh rail vào bề mặt mái. Chân đỡ thường đi kèm đệm cao su EPDM chuyên dụng nhằm ngăn nước mưa thấm dột. Đối với kết cấu mái ngói hoặc mái bê tông, kỹ sư sẽ thay thế chân L bằng móc ngói inox hoặc bulong neo hóa chất chuyên dụng.
Toàn bộ ốc vít, bu lông T, tán lò xo và đệm vênh đều phải sản xuất từ thép không gỉ Inox 304 hoặc Inox 316. Vật liệu cao cấp ngăn ngừa tối đa hiện tượng phản ứng điện hóa khi tiếp xúc giữa các kim loại khác nhau. Sự đồng bộ này bảo vệ giàn khung không bị rỉ sét hay lỏng lẻo sau hàng chục năm dãi dầu sương gió.
Vai trò chiến lược của khung pin mặt trời trong độ bền công trình
Một thiết bị biến tần tốt chưa đủ để tạo nên công trình bền vững. Hệ giá đỡ vững chãi chính là nền tảng kỹ thuật bảo vệ tài sản dài hạn. Việc chọn lựa đúng kết cấu giúp chủ đầu tư an tâm trọn đời trước mọi biến động thời tiết.
Chịu tải trọng gió bão và áp lực cơ học
Tấm pin mặt trời có diện tích bề mặt lớn, tạo ra lực cản gió rất mạnh khi có lốc xoáy. Hệ thống khung pin mặt trời hấp thụ và phân tán lực nâng, lực ép xuống khung kèo chịu lực của tòa nhà. Nhờ tính toán cơ học tải trọng gió, hệ khung triệt tiêu nguy cơ cong vênh hoặc tốc mái trong mùa mưa bão.
Hệ khung giá đỡ chất lượng bảo vệ tế bào silicon khỏi các vết nứt vi mô (micro-cracks). Các vết nứt này sinh ra khi mặt kính bị uốn cong quá mức do giàn đỡ rung lắc. Sự biến dạng cơ học lâu ngày sẽ tạo điểm nóng (hotspot), làm sụt giảm nghiêm trọng hiệu suất tạo điện của toàn dự án.
Tối ưu hóa góc nghiêng hấp thụ bức xạ mặt trời
Hiệu suất phát điện phụ thuộc trực tiếp vào góc tới của ánh sáng mặt trời. Kết cấu giàn đỡ cho phép tùy biến góc nghiêng lý tưởng từ 10 đến 15 độ tại khu vực miền Nam và miền Trung Việt Nam. Độ nghiêng chuẩn xác giúp bề mặt kính đón bức xạ quang học cao nhất vào khung giờ vàng.
Góc nghiêng hợp lý kích hoạt cơ chế tự làm sạch tự nhiên của tấm pin. Khi trời mưa, nước mưa dễ dàng cuốn trôi bụi bẩn, lá cây rơi tích tụ ở mép dưới. Nhờ đó, tấm pin duy trì công suất vận hành ổn định mà không đòi hỏi vệ sinh quá dày đặc. Nhà đầu tư có thể tham khảo thêm thiết bị điện mặt trời An Gia để tối ưu độ bền dự án.
Bảo vệ cấu trúc mái nhà và tản nhiệt pin
Khung giàn tạo khoảng tĩnh không thông thoáng giữa mặt dưới tấm quang điện và sàn mái. Khoảng cách này tạo luồng khí đối lưu liên tục, giải nhiệt nhanh cho các tấm pin. Tấm pin mặt trời vận hành ở nhiệt độ càng mát thì hiệu suất phát sinh điện áp càng cao và ít hao tổn.
Khoảng trống kỹ thuật bảo vệ vật liệu mái khỏi bức xạ nhiệt trực tiếp từ ánh nắng. Lớp đệm cách nhiệt tự nhiên này làm dịu nhiệt độ bên trong không gian sống bên dưới từ 3 đến 5 độ C. Kết cấu mái nhà kéo dài tuổi thọ nhờ giảm hiện tượng co ngót vật liệu xây dựng do chênh lệch nhiệt độ ngày đêm.
Phân loại hệ thống mounting system solar theo từng mặt bằng mái
Không có một công thức chung cho mọi loại hình kiến trúc. Một chuyên gia năng lượng có tâm luôn bắt đầu từ hiện trạng thực địa. Tùy thuộc vào kiến trúc mái tôn, mái ngói hay sàn phẳng, giải pháp mounting system solar sẽ được tùy biến chuyên biệt nhằm gìn giữ sự nguyên vẹn của công trình.
Cấu tạo khung pin áp mái tôn công nghiệp
Mái tôn công nghiệp thường phân loại thành mái tôn sóng tròn, tôn seamlock hoặc kẹp cliplock. Với tôn sóng thang truyền thống, kỹ sư dùng chân chữ L bắn vít chuyên dụng gắn gioăng chống dột EPDM trực tiếp vào xà gồ. Phương pháp này đòi hỏi sự chuẩn xác cao để chống hiện tượng thấm dột sau thi công.
Đối với mái seamlock và cliplock, kỹ thuật kẹp mí không xuyên thủng mái được ưu tiên hàng đầu. Kẹp nhôm đúc áp lực ngậm chặt vào mép tôn định hình giúp giữ nguyên tính toàn vẹn của lớp tôn. Giải pháp kết cấu khung pin mặt trời áp mái tôn này thi công nhanh, giảm tải trọng và bảo toàn tuyệt đối chính sách bảo hành của mái tôn nhà xưởng.
Cấu trúc giàn đỡ solar trên mái ngói biệt thự
Lắp đặt trên mái ngói biệt thự cao cấp đòi hỏi sự tỉ mỉ vượt bậc và thẩm mỹ khắt khe. Kỹ thuật viên không được khoan trực tiếp lên thân ngói gây vỡ hoặc xê dịch kết cấu ngói. Đội ngũ thi công luồn tay móc ngói inox 304 bắt vít cố định vào vì kèo gỗ hoặc rui mè sắt bên dưới.
Sau khi cố định chân móc, viên ngói được hạ xuống vị trí ban đầu hoàn toàn nguyên vẹn. Thanh rail nhôm được liên kết trực tiếp vào đầu móc ngói, song song với mặt dốc mái. Thiết kế giữ khoảng cách tối thiểu, giấu kín hệ thống dây cáp giúp mái ngói tôn vinh nét sang trọng của tư dinh đẳng cấp.
Hệ khung giàn nâng cao trên sân thượng bê tông

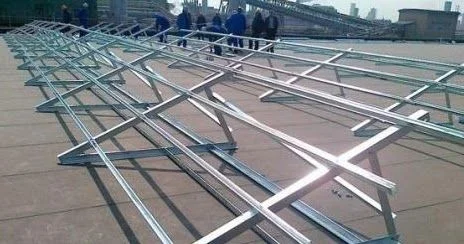

Sân thượng bê tông mở ra không gian linh hoạt để thiết kế giàn khung nâng cao độc lập. Kỹ sư xây dựng trụ giàn bằng thép hình mạ kẽm nhúng nóng hoặc thanh nhôm công nghiệp nặng. Chân giàn được liên kết bằng bu lông nở sắt hoặc cấy bu lông hóa chất trực tiếp vào dầm bê tông chịu lực.
Mỗi chân cột được đổ thêm gối bê tông gia tải để bảo vệ lớp sơn chống thấm sàn mái. Giàn nâng cao đón gió mát mẻ, biến sân thượng thành mái che tiện ích, có thể tận dụng làm sân chơi thư giãn. Giải pháp này giúp các biệt thự phố tối ưu hóa toàn diện công năng sử dụng mặt bằng.
Tiêu chuẩn kỹ thuật nào quyết định độ an toàn của giá đỡ solar?
Hệ khung đỡ phải gánh chịu tải trọng tĩnh và tải trọng động trong suốt 25 đến 30 năm vận hành. Nếu chọn vật liệu kém chất lượng, hệ thống đối mặt nguy cơ sập giàn, rách mái, chập cháy điện. Chủ đầu tư cần nắm rõ các tiêu chí kỹ thuật khi đánh giá giải pháp giá đỡ solar.
Tiêu chuẩn vật liệu chống ăn mòn và oxy hóa
Khí hậu nhiệt đới gió mùa tại Việt Nam có độ ẩm cao và nồng độ muối biển đậm đặc. Do đó, hiện tượng ăn mòn kim loại diễn ra rất nhanh chóng. Nhôm định hình làm giàn đỡ phải đạt chuẩn mạ Anodized với độ dày màng oxit tối thiểu 10 micromet (chuẩn Al6005-T5). Lớp mạ này bảo vệ kim loại khỏi muối biển và mưa axit.
Trường hợp sử dụng thép chịu lực, lớp mạ kẽm nhúng nóng phải dày tối thiểu 65 đến 85 micromet theo tiêu chuẩn ASTM A123. Sự kiên cố của hợp kim ngăn chặn rỉ sét từ bên trong lõi sắt. Những thành phần cơ khí chuẩn mực tạo nên tuổi thọ đồng bộ với các module pin mặt trời suốt hơn 25 năm.
Yêu cầu tính toán kết cấu cơ khí và tiếp địa
Thiết kế cơ sở phải tuân thủ nghiêm ngặt tiêu chuẩn tải trọng gió TCVN 2737:2023. Kỹ sư tính toán kỹ các kịch bản áp lực gió vùng biển hay giông lốc cục bộ. Bản vẽ thi công phải kiểm định mô hình phần tử hữu hạn, phân tích lực uốn, mô men xoắn tại các nút liên kết chịu lực.
Bên cạnh yếu tố cơ học, an toàn điện là tiêu chí sống còn đối với công trình. Toàn bộ giàn khung pin mặt trời phải được kết nối liên tục thành một mạng đẳng thế tiếp địa. Điện trở nối đất của hệ khung phải đạt dưới 4 Ohm hoặc 10 Ohm tùy quy chuẩn. Thiết kế này giúp thoát dòng sét và bảo vệ con người khi có sự cố phóng điện chạm vỏ.
Tính tương thích với các dòng module quang điện
Thị trường hiện nay sản xuất các tấm pin kích thước lớn, công suất vượt 550Wp với chiều dài trên 2.2 mét. Tấm pin càng lớn thì yêu cầu về điểm kẹp chịu lực trên khung càng nghiêm ngặt. Việc kẹp sai điểm quy định của nhà sản xuất (clamping zone) dễ làm vỡ tấm kính khi chịu lực uốn.
Kỹ sư kết cấu phải nghiên cứu kỹ thông số của module quang điện để định vị khoảng cách thanh rail chính xác. Hệ kẹp phải ôm sát gờ nhôm với lực siết vừa đủ từ 8 đến 10 Nm bằng cần siết lực chuyên dụng. Lắp đặt chuẩn xác loại bỏ rủi ro rạn nứt tế bào quang điện trong suốt quá trình hoạt động.
