Trong một dự án quang điện áp mái, sự an toàn cơ học giữ vai trò sống còn. Một dàn pin hoạt động hiệu quả không chỉ nhờ tế bào quang điện tân tiến. Hệ thống này cần một bộ khung giá đỡ vững chắc trước mọi điều kiện thời tiết khắc nghiệt.
Tại vị trí then chốt đó, Rail Solar đóng vai trò xương sống nâng đỡ toàn bộ hệ thống. Thanh ray này giúp các tấm pin được cố định chính xác, thông thoáng và chịu tải tối ưu.
Rail Solar là gì và cấu tạo kỹ thuật ra sao?
Hệ khung đỡ là cầu nối trung gian giữa bề mặt mái và các tấm pin quang điện. Việc hiểu rõ bản chất linh kiện giúp chủ đầu tư đưa ra lựa chọn kỹ thuật chính xác.
Khái niệm Rail Solar trong hệ thống quang điện

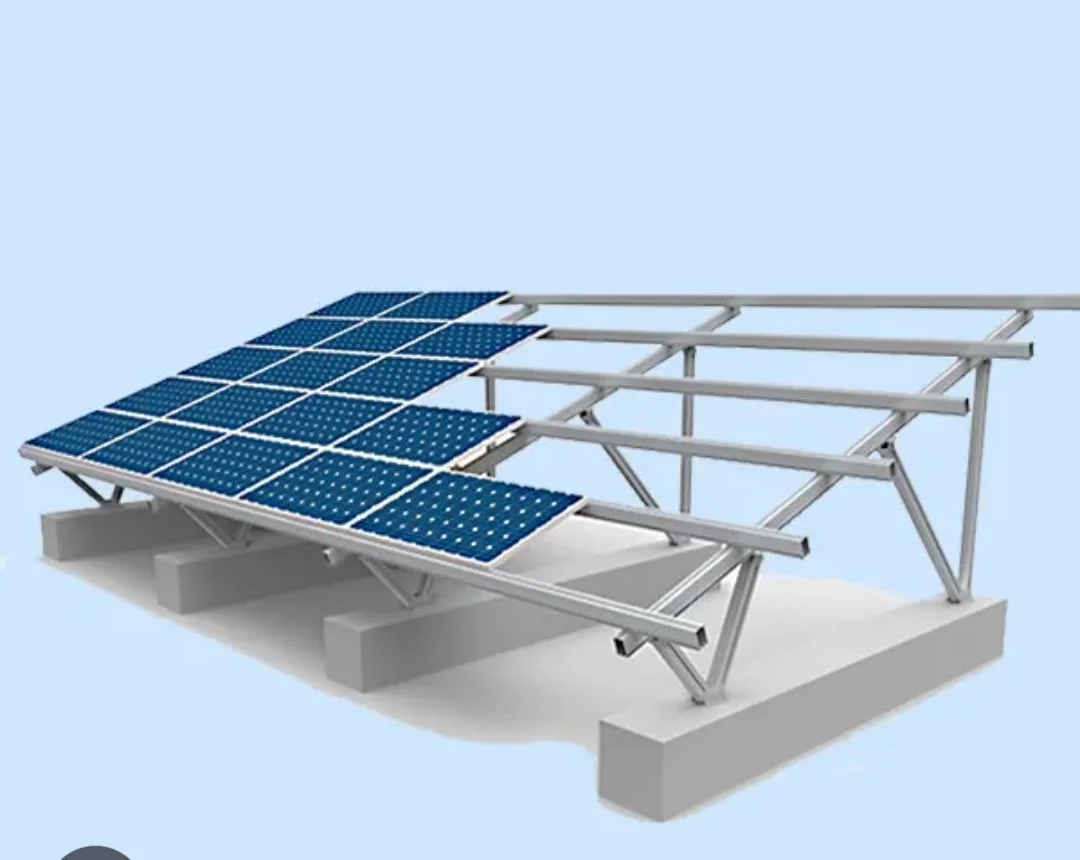

Rail Solar là loại thanh ray chuyên dụng trong kết cấu khung đỡ pin mặt trời. Phụ kiện này được thiết kế để liên kết vững chắc các mô-đun pin lên hệ xà gồ mái nhà. Thanh ray tạo thành mặt phẳng đồng đều, phân bổ lực ép và định hình toàn bộ mặt bằng lắp đặt. Nhờ đó, tấm pin thu giữ trọn vẹn bức xạ mà không lo biến dạng cơ học.
Cấu tạo và vật liệu tiêu chuẩn của thanh rail solar
Thành phần chính cấu tạo nên thanh rail solar là hợp kim nhôm định hình AL6005-T5 cao cấp. Bề mặt vật liệu được phủ một lớp anodizing chống oxy hóa sâu. Lớp mạ này giúp thanh nhôm kháng muối biển, ngăn chặn gỉ sét trong môi trường độ ẩm cao. Các rãnh trượt kỹ thuật được tiện tỉ mỉ dọc thân rail, giúp thao tác lắp kẹp nhanh chóng.
Các thông số kỹ thuật then chốt cần lưu ý
Mỗi loại Rail Solar đều có những tiêu chuẩn kích thước và độ dày riêng biệt. Thông số phổ biến gồm chiều dài tiêu chuẩn từ 2,1m đến 4,4m tùy bố trí thực tế. Độ dày thân thanh ray dao động từ 1,2mm đến 2,0mm nhằm đảm bảo độ cứng uốn. Độ bền kéo và giới hạn chảy của hợp kim nhôm phải đạt kiểm định chất lượng nghiêm ngặt.
Vai trò của Rail Solar trong hệ thống điện mặt trời là gì?
Nhiều khách hàng thường chỉ quan tâm đến tấm pin và biến tần khi lắp đặt. Tuy nhiên, tính ổn định của hệ thống lại phụ thuộc phần lớn vào khung giá đỡ.
Chịu tải trọng và nâng đỡ các mô-đun quang điện
Chức năng cốt lõi của Rail Solar là phân tán đều tải trọng tĩnh của tấm pin lên kết cấu xà gồ. Các dòng tấm pin năng lượng mặt trời An Gia tối ưu hiệu suất độ bền hiện nay có kích thước lớn và trọng lượng nặng. Thanh ray giữ cho khung nhôm của pin luôn cân bằng, triệt tiêu nguy cơ nứt gãy vi mô tế bào silic.
Tối ưu khả năng thông gió và tản nhiệt mặt lưng pin
Hiệu suất chuyển đổi quang năng sẽ suy giảm đáng kể nếu tấm pin bị quá nhiệt. Thiết kế mặt cắt của Rail Solar tạo khoảng hở kỹ thuật lý tưởng giữa pin và bề mặt mái. Không khí đối lưu tuần hoàn liên tục bên dưới đáy pin giúp hạ nhiệt độ vận hành. Điều này hỗ trợ tế bào quang điện duy trì mức sản sinh dòng điện liên tục ổn định.
Đảm bảo an toàn cơ học trước gió bão và rung chấn
Mái nhà là nơi tiếp xúc trực tiếp với áp lực gió giật và biến thiên nhiệt độ lớn. Sử dụng đúng loại Rail Solar chất lượng cao ngăn chặn hiệu ứng nhổ bật bu lông liên kết. Hệ khung giữ các tấm pin gắn kết liền khối, chống chịu rung chấn mạnh mẽ qua nhiều năm vận hành bền bỉ.
Phân loại mounting rail thông dụng trên thị trường hiện nay
Tùy theo cấu trúc mái ngói, mái tôn hay mặt sàn bằng, kỹ sư sẽ bố trí ray phù hợp. Việc ứng dụng đúng giải pháp giúp tiết kiệm chi phí và nâng tầm thẩm mỹ công trình.
Rail nhôm định hình anodized chuyên dụng
Thanh nhôm định hình tiêu chuẩn là dòng sản phẩm phổ biến nhất cho các dự án mái dốc. Dòng mounting rail này tích hợp rãnh trượt thông minh cho bu lông chữ T và kẹp biên kẹp giữa. Khối lượng nhẹ của nhôm định hình giúp giảm tải áp lực đè nặng lên trần công trình. Ngoài ra, tính thẩm mỹ sáng loáng giúp mái nhà giữ trọn nét thanh lịch hiện đại.
Hệ rail chuyên dụng cho mái tôn và ngói biệt thự
Mái tôn công nghiệp thường ưu tiên các thanh mini rail hoặc rail nhôm kết hợp chân L chống thấm. Thiết kế này bắt vít trực tiếp vào sóng tôn, tối ưu nhân công thi công hiện trường. Trong khi đó, mái ngói biệt thự cao cấp sử dụng móc ngói inox gắn kết với Rail Solar. Phương án này bảo vệ toàn vẹn lớp ngói, ngăn chặn tình trạng thấm dột tuyệt đối.

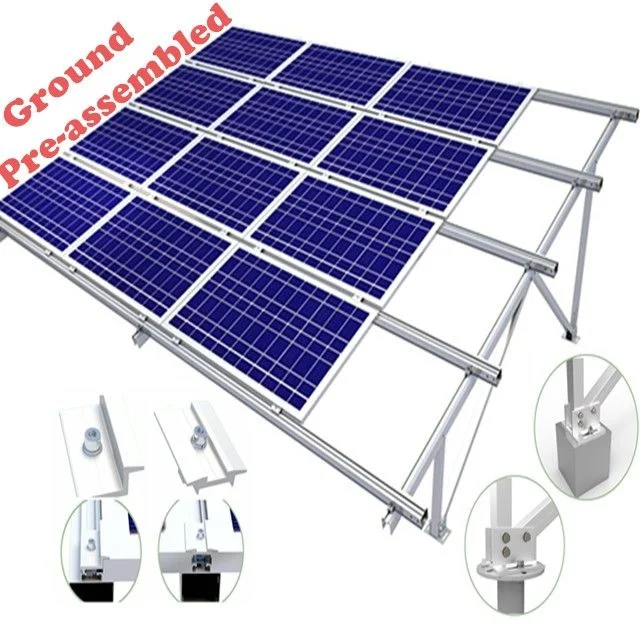

Phụ kiện đồng bộ liên kết với thanh ray pin mặt trời
Một hệ khung hoàn chỉnh không thể thiếu thanh nối rail, kẹp giữa, kẹp biên và kẹp tiếp địa. Các chi tiết bu lông inox 304 phối hợp trơn tru với rãnh của thanh rail solar. Sự đồng bộ linh kiện loại bỏ rủi ro ăn mòn điện hóa giữa các kim loại khác bản chất. Khung giàn trở thành một cấu trúc đồng nhất, vững chãi trước tác động của môi trường bên ngoài.
Tiêu chuẩn thi công lắp đặt Rail Solar an toàn và bền bỉ
Kỹ thuật gắn kết cơ khí chuẩn xác đóng vai trò quyết định độ trường tồn của dự án. Quy trình thi công cần tuân thủ nghiêm ngặt từng tiêu chuẩn khoảng cách và lực siết cơ học.
Khảo sát kết cấu mái và tính toán khoảng cách xà gồ
Trước khi đưa ray lên mái, kỹ sư phải đánh giá sức chịu tải của xà gồ hiện trạng. Quá trình tính toán khoảng cách nhịp gối đỡ của Rail Solar đòi hỏi độ chính xác tuyệt đối. Nhịp ray quá dài sẽ gây võng cục bộ khi gặp áp lực gió đè nặng lên mặt pin. Mọi giả định tải trọng đều được tính toán trên phần mềm mô phỏng chuyên dụng.
Kỹ thuật siết bu lông và định vị kẹp pin tiêu chuẩn
Định vị thanh ray đòi hỏi thợ thi công dùng máy đo độ phẳng laser chuẩn xác. Lực siết bu lông kẹp giữ Rail Solar phải đạt mức mô-men xoắn quy định của nhà sản xuất. Siết quá lỏng khiến pin lỏng lẻo khi có rung lắc, siết quá chặt dễ làm nứt kính cường lực. Quy trình này đòi hỏi tay nghề chuẩn chỉ từ đội ngũ kỹ thuật lành nghề.
Tích hợp hệ thống tiếp địa an toàn chống sét
Khung kim loại ngoài trời thu hút tích tụ tĩnh điện và tiềm ẩn nguy cơ sét lan truyền. Từng thanh ray đỡ phải được liên kết đẳng thế qua kẹp tiếp địa và cáp đồng trần chuyên dụng. Luồng điện cảm ứng được giải phóng an toàn xuống bãi tiếp địa ngầm dưới lòng đất. Đây là yêu cầu phòng chống cháy nổ bắt buộc cho mọi công trình thông thái.
