Trong mỗi dự án năng lượng, khung giá đỡ chính là bộ xương sống nâng đỡ các tấm module quang năng. Hệ khung này phải đứng vững trước gió bão, rung lắc cơ học và biến đổi thời tiết khắc nghiệt. Bên cạnh những thanh ray nhôm chịu lực, các chi tiết liên kết cơ khí giữ vai trò cốt tử. Việc cố định tấm quang năng đòi hỏi độ chính xác kỹ thuật rất cao.
Phụ kiện kẹp pin mặt trời chuyên dụng chính là mắt xích kết nối trực tiếp này. Chúng giúp giữ chặt từng module vào hệ thống rail dẫn hướng một cách an toàn và bền bỉ. Nếu sử dụng sai phụ kiện hoặc thi công ẩu, giàn pin có thể bị xô lệch hoặc nứt vỡ. Bài viết dưới đây sẽ phân tích chi tiết hai dòng phụ kiện phổ biến nhất hiện nay. Đó là kẹp giữa và kẹp biên kết thúc dãy pin.
Kẹp pin mặt trời giữ vai trò cốt lõi thế nào trong khung solar?
Các công trình điện mặt trời thường được lắp đặt ngoài trời trong thời gian từ 20 đến 25 năm. Trong suốt vòng đời đó, hệ thống liên tục hứng chịu nắng gắt, mưa rào và gió giật mạnh.
Đảm bảo an toàn cơ học trước rung lắc và áp lực gió bão
Gió lớn tạo ra lực nâng và lực xé rất mạnh lên toàn bộ bề mặt mảng pin. Khi bão đổ bộ, áp lực này có thể giật tung các module khỏi thanh ray đỡ. Một hệ thống kẹp pin mặt trời đạt chuẩn sẽ giúp ghì chặt khung viền module vào ray nhôm. Phụ kiện này phân bổ lực ép đều đặn, triệt tiêu nguy cơ cong vênh kết cấu giá đỡ. Nhờ đó, cả giàn quang năng luôn duy trì trạng thái ổn định vững chắc qua nhiều năm tháng.
Bảo vệ tế bào quang điện và duy trì tiếp địa hệ thống
Không chỉ có nhiệm vụ chống gió, phụ kiện siết còn bảo vệ vi mạch bên trong tấm quang năng. Lực ép phân bố không đều dễ làm nứt tế bào quang điện ẩn dưới lớp kính. Những vết nứt siêu nhỏ này sẽ gây suy giảm công suất và hình thành điểm nóng nguy hiểm.
Bên cạnh đó, các dòng kẹp pin mặt trời hiện đại thường tích hợp miếng đệm inox có gai dẫn điện. Miếng đệm này xuyên qua lớp anodizing cách điện trên khung nhôm để truyền dòng rò xuống đất an toàn. Đây là tiêu chuẩn kỹ thuật bắt buộc để bảo vệ người vận hành khỏi nguy cơ điện giật.
Cấu tạo và đặc tính kỹ thuật tiêu chuẩn của phụ kiện Mid Clamp
Trong cấu trúc chuỗi module, vị trí tiếp giáp giữa hai tấm pin liền kề luôn cần chi tiết kẹp đôi. Trong hồ sơ kỹ thuật quốc tế, phụ kiện này thường được định danh bằng thuật ngữ mid clamp.
Hình dáng chữ T và cơ chế siết giữ đối xứng
Chi tiết này sở hữu mặt cắt ngang hình chữ T hoặc chữ U đối xứng rất đặc trưng. Phần cánh ngang của kẹp sẽ đè lên gờ mép của hai tấm pin nằm liền kề nhau. Bộ phụ kiện hoàn chỉnh gồm có thân kẹp, bu-lông lục giác chìm inox 304 và tán trượt nhôm. Khi kỹ thuật viên siết chặt bu-lông, lực siết tác động đều lên khung viền của cả hai tấm.
Nhờ cơ chế cân bằng lực, kẹp pin mặt trời dạng giữa này khóa chặt hai module cùng lúc. Quá trình lắp đặt trở nên nhanh chóng, đồng thời tiết kiệm đáng kể thời gian thi công cho thợ.
Khoảng hở kỹ thuật giãn nở nhiệt và tản nhiệt giàn pin
Bên cạnh việc cố định, kẹp giữa còn tạo ra khe hở đồng đều từ 15mm đến 20mm giữa các module. Khoảng trống này cho phép khung nhôm giãn nở tự nhiên theo nhiệt độ môi trường xung quanh công trình.
Nếu không có khe hở, hiện tượng co giãn nhiệt sẽ làm các tấm pin kích ép vào nhau. Tình trạng này dễ gây rạn nứt kính cường lực và làm biến dạng khung đỡ giá đỡ. Ngoài ra, khe hở còn tạo đường lưu thông gió giúp làm mát mặt lưng tấm quang năng. Lắp đặt đúng loại kẹp pin mặt trời trung gian giúp tối ưu hiệu suất phát điện lâu dài.
Cấu tạo và đặc tính kỹ thuật tiêu chuẩn của phụ kiện End Clamp

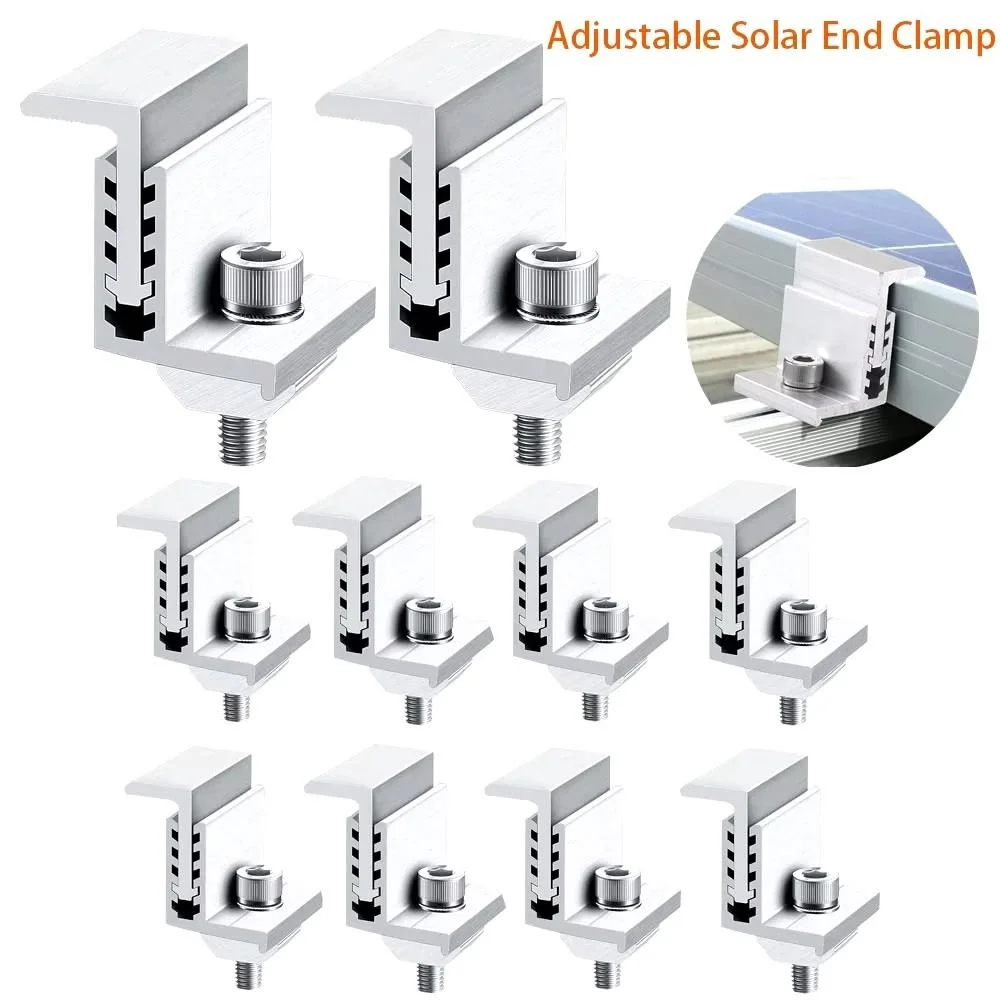

Nếu như khu vực giữa giàn pin cần sự liên kết đôi, thì vị trí kết thúc lại có yêu cầu khác. Tại các cạnh biên ngoài cùng của dãy module, kỹ sư bắt buộc phải sử dụng end clamp.
Thiết kế chữ Z chuyên biệt để khóa mép biên
Sản phẩm có biên dạng hình chữ Z hoặc chữ L, chỉ có một mặt phẳng tỳ xuống khung. Phần móc ngang sẽ áp chặt vào cạnh mép ngoài cùng của tấm pin cuối dãy giàn. Mặt dưới của thân kẹp có thiết kế rãnh gân giúp bám chặt vào ray trượt bên dưới giá đỡ.
Kỹ thuật viên sử dụng kẹp pin mặt trời dạng biên để khóa chặt điểm kết thúc của dãy. Nhờ cấu tạo bất đối xứng, phụ kiện này tạo lực tỳ cực lớn theo phương thẳng đứng xuống thanh ray. Tấm pin cuối hàng sẽ được giữ vững mà không có nguy cơ trượt khỏi hệ giá đỡ.
Tương thích hoàn hảo theo độ dày khung nhôm module
Mỗi dòng pin mặt trời trên thị trường đều có thông số độ dày khung bao viền riêng biệt. Kích thước thông dụng của khung nhôm hiện nay thường là 30mm, 35mm hoặc 40mm.
Kẹp biên bắt buộc phải có chiều cao rãnh khớp hoàn hảo với chiều cao khung nhôm của tấm pin. Nếu chọn kích thước lệch, kẹp sẽ không thể tạo đủ lực ép xuống thanh rail đỡ phía dưới. Khi đó, gió bão lớn có thể dễ dàng nhấc bổng cả tấm pin ra khỏi vị trí lắp. Chọn đúng kích cỡ kẹp pin mặt trời biên là nguyên tắc an toàn cốt lõi không thể bỏ qua.
Mid Clamp và End Clamp khác nhau thế nào trong thực tế lắp đặt?
Việc so sánh phụ kiện mid clamp và end clamp giúp kỹ sư bóc tách khối lượng vật tư chính xác. Đồng thời, kỹ thuật viên công trường cũng tránh được những sai sót tai hại trong quá trình lắp ráp.
So sánh về vị trí lắp đặt và khả năng chịu lực gió
Sự khác biệt căn bản nhất giữa hai dòng kẹp nằm ở vị trí phân bổ trên thanh ray nhôm. Kẹp giữa luôn được bố trí tại các khe tiếp giáp bên trong nội bộ dãy pin mặt trời. Ngược lại, kẹp biên chỉ xuất hiện tại các vị trí đầu mút và đuôi của dãy pin đó.
Về mặt cơ học, rìa mép ngoài của giàn pin là nơi chịu lực gió xoáy mạnh mẽ nhất. Vì thế, kẹp biên phải chịu lực giật cục bộ rất lớn từ luồng gió lốc thổi qua mái. Phối hợp nhịp nhàng giữa hai loại kẹp pin mặt trời sẽ tạo nên kết cấu bao che vững vàng. Mảng pin sẽ trở thành một khối thống nhất, triệt tiêu hoàn toàn sự rung lắc do gió.
Khác biệt về phương pháp tính toán số lượng dự án
Định mức vật tư của hai loại kẹp trong bảng dự toán công trình có sự chênh lệch rõ rệt. Với mỗi dãy pin gồm N tấm, số lượng kẹp biên luôn cố định là 4 chiếc cho hai đầu dãy. Trong khi đó, số lượng kẹp giữa cần trang bị sẽ được tính bằng công thức (N – 1) x 2 chiếc.
Chủ đầu tư cần đồng bộ đầy đủ các thiết bị điện mặt trời chính hãng để giàn pin vận hành bền bỉ. Mua đúng và đủ số lượng kẹp pin mặt trời giúp quá trình triển khai diễn ra suôn sẻ, không gián đoạn.
Tiêu chuẩn thi công hệ thống kẹp pin an toàn từ An Gia Solar
Tại Công ty Cổ phần Năng lượng Xanh An Gia, mỗi dự án đều được chăm sóc tỉ mỉ như một tài sản di sản. Từng con ốc và mối kẹp đều phải tuân thủ nghiêm ngặt các chỉ số an toàn kỹ thuật cao nhất.
Kiểm soát lực siết mô-men xoắn bằng thiết bị chuyên dụng
Đội ngũ kỹ sư An Gia tuyệt đối không siết ốc bằng tay theo cảm tính trên công trường. Chúng tôi luôn sử dụng cờ-lê cân lực điện tử nhằm kiểm soát chính xác mô-men xoắn theo quy định.
Lực siết lý tưởng cho phụ kiện siết khung thường nằm trong khoảng từ 8Nm đến 10Nm. Lực siết quá nhẹ sẽ làm lỏng bu-lông sau một thời gian chịu tác động rung lắc từ gió bão. Lực siết quá mạnh lại có thể bóp méo khung nhôm và gây rạn nứt tế bào quang điện. Dòng kẹp pin mặt trời An Gia sử dụng được đúc từ hợp kim nhôm AL6005-T5 siêu bền bỉ. Phụ kiện đi cùng bu-lông inox SUS304 chống rỉ sét tuyệt đối trước khí hậu mưa nắng thất thường.
Quy trình lắp đặt chuẩn hóa và đồng hành bảo trì dài hạn
Quy trình lắp đặt năng lượng mặt trời của An Gia tuân thủ nghiêm ngặt 5 bước từ khảo sát đến bàn giao. Kỹ thuật viên kiểm tra kỹ lưỡng độ bám ray, tiếp địa an toàn và độ đồng phẳng của dãy pin.
Trong quá trình vận hành, dịch vụ O&M của An Gia tiếp tục theo sát sức khỏe của công trình. Chúng tôi kiểm tra định kỳ tình trạng bu-lông và vệ sinh bề mặt tấm pin sạch sẽ. Bộ kẹp pin mặt trời đạt chuẩn giữ cho hệ thống luôn vận hành an tâm suốt vòng đời 25 năm. Với vai trò Quản gia năng lượng, An Gia cam kết mang lại hiệu quả bền vững cho mọi khách hàng.
